最新资讯
【紫外老化试验箱】荧光紫外线试验设计标准
2015-6-26 来源： 作者：佚名 阅读：次
以下是正航紫外老化试验箱荧光紫外线试验设计标准，完全符合B/T14522-93《中华人民共和国国家标准--机械工业产品用塑料、涂料、橡胶材料—人工气候加速试验方法》GB/T16585-1996《中华人民共和国国家标准—硫化橡胶人工气候老化（荧光紫外灯）试验方法》及GB/T16422.3-1997《塑料实验室光源暴露试验方法》标准设计。

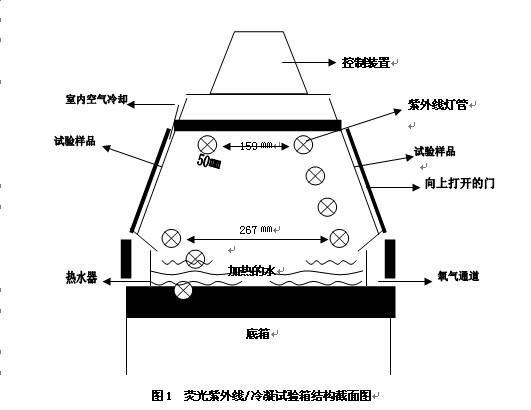

1、试验箱的结构由耐腐蚀性金属材料制成，包含8支荧光紫外灯，盛水盘，试验样品架和温度、时间控制系统及指示器（如图1）。

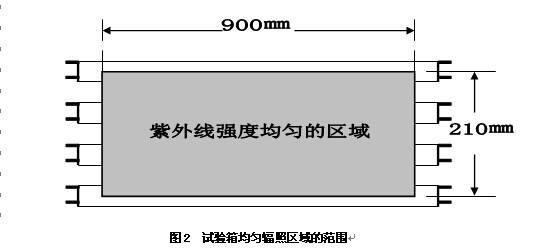

2、 荧光紫外灯应快速启动，灯管功率为40W，灯管长度为1220㎜，试验箱均匀工作区域的范围为900×210㎜（如图2）。

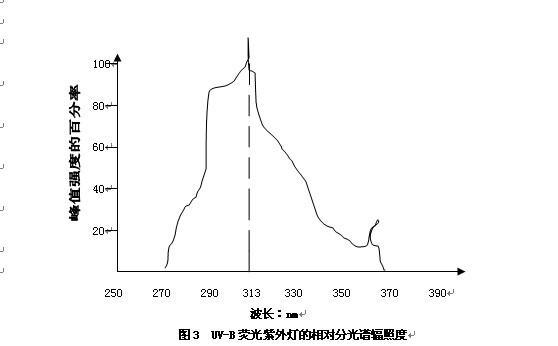

3、除非另有规定，荧光紫外灯的波长为280～315nm，即UV-B波长范围，相对分光辐照度的特性（见图3）。
4、灯安装成四支一排，分两排安装，每排灯的灯管平行安装，灯的中心距离为70㎜（如图1）。
5、试验样品应固定安装在距灯表面的最近平行面50㎜的位置（如图1）。试验样品和它的支架构成箱的内壁，它们的背面应露于室温的冷却空气中，由于试验样品和箱内空气的温差，使试验样品表面的冷凝阶段产生稳定的曝露条件，试验箱应由底部经箱外壁和试验样品的通道产生自然空气对流。
6、水蒸气由加热箱底的盛水盘产生，水深不大于25㎜，并有供水自动控制器，盛水盘应定期清洁防止形成水垢。
以上
7、 试验箱的温度由固定在宽75㎜、高100㎜、厚2．5㎜黑色铝板（以下简称为黑板）连接的传感器进行测量，该黑板应放置于曝露试验的中心区域，温度计的测量范围为30～80℃，容差为±1℃，光照和冷凝阶段的控制应酬单独进行，冷凝阶段由加热水温进行控制。
8、 试验箱应放置于温度为15～35℃的试验室内，距离墙300㎜，并应防止其他热源的影响，试验室内的空气保持强烈的流通，以免影响光照和凝露条件。
上一篇：
正航仪器介绍电热用等离子设备试验方法
