双向三级晶闸管测试方法
2015-6-16 来源： 作者：佚名 阅读：次
双向三级晶闸管测试方法
1 主题内容与适用范围
本标准规定丁双向三极晶阁管的换向电压临界上升率和通态浪涌电流的测试方法。双向二二极晶闸管的一般也热特性和额定值的测试方法及妥求应符合有关标准的规定。
本标准适用于双向兰极品阴管的测试。
2 引用标准
JB/T 7626 反向阻断三极品阀管测试方法
3 校向电压Ilfli 界上升率(dv/dt (c))
3. 1 方法1
适用于小电流双向三极品阴管
3. 1. 1 目的
测量双向三极晶阀管在不失控时能承受的换向电压上升率，这适用于双向品阀管施加电压的两个极性e
注z 在双向品殉管的通常工作方式中.要求紧接通态电流之后转接到相反极性的断态.在通常适用直弦电压电源的50 日z 或60Hz 交流相控应用中.该转换发生在每一半用的零电流点上.这种转换过程称为换向，并由电压的反向实现.当换向电压在相反方向建立时，双向晶闸管维持断态的能力取决于E 器件工作温度，电流皮向速率，缺向电压的幅值和上升速率.
作为测试条件的电压、咆流和温度推荐选取双向品闷管的最大额定值，受试双向品闸管可用两个极性的任一合适的触发脉冲ü发。

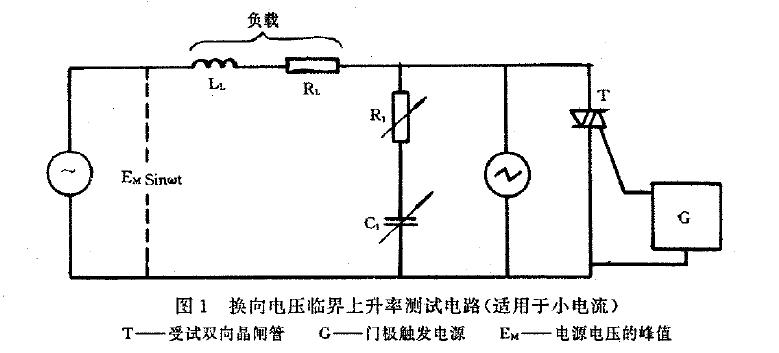

3. 1. 2 电路图
测试咆路的电源是50Hz 的单相正弦波电源。整个测试电路的X/R 之比应大于或等于10 ，以使电源也压和电流和位基本权差900
3. 1. 4 测试程序
施加的投向电压t 升率(受试器件的断态也压〉基本上是指数式的并由调整孔和C ， f(Ij 变化。HI 与
受试器H 网捕并联的示议器观察该电压议形，并确保器件不因过高的dv/dt 而触发。

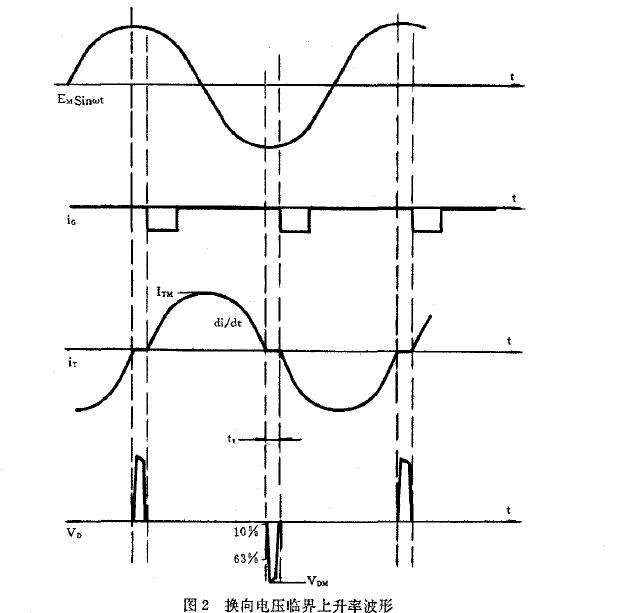

指数也压jj是形所规定的dv/dt 值定义为在测试电压波形上10% 与63% 网点连线的斜率(如归2 [;Jf示λ 由于确定零屯压出现的时间点困难，故用10% 电压点代替零点.电压的，也ì)IJ值应限制在如JI立的测试电压峰值的10% 以内电流和电压波形示于因2。
主口电流h 过零后. VO 上升到IJ VOM并在规定的断态屯压持续时间(t ， )内， VOM 不朝零方向降低，则受试器件试验递过.
在本测试方法中，电流反向速率(di/dt) 由电路所限制，因此，在换向期间对具有很快转换能力的双向品闸管，甚至当去掉几和C，时，器件仍可以维持断态.在这种情况下，施加电压波形dv/dt 由双向晶明智的电容和其它电路元件特别是也感器的分布电容所决定.
