为了达到精确控制环境温湿度的目的，恒温恒湿空调系统一般包括：冷热源、风系统水系统、空气处理机组、空气净化系统以及其他配套控制系统几个部分。

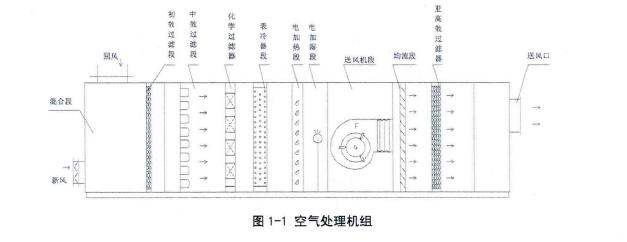

冷源一般由室外冷水机组提供，大致可以分为风冷式和水冷式两种，一般的恒温恒湿空调系统中采用风冷式冷水机组较多；热源主要是对空气进行再热，其中电加热形式最为常见。空气处理机组是整个恒温恒湿空调系统空气处理的主要部件，如图1-1所示，其主要包括：表冷器、加热器、加湿器、风机、初效、中高效以及化学过滤段。

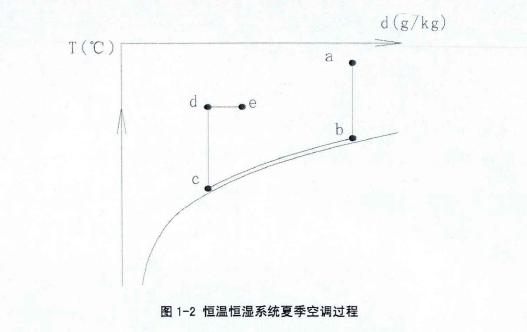

以夏季空气处理过程为例，在烩湿图上如图1-2所示。由回风和新风混合而成的待处理空气(a点)被风机吸入空气处理机组，经过初效过滤段、中效过滤段、化学过滤段后，进入表冷段。表冷器先对a状态点的空气降温使其达到露点温度((b点)，然后被继续冷却、除湿达到c点；接着经过电加热器加热，空气温度升高而含湿量保持不变，相对湿度降低，加热器出口状态为d点；最后经过加湿器加湿，空气含湿量升高但温度几乎不变，即d到e的过程。处理过程最后得到的空气状态。点即为送风状态点，再经过均流段和亚高效过滤段后送至被调空间。

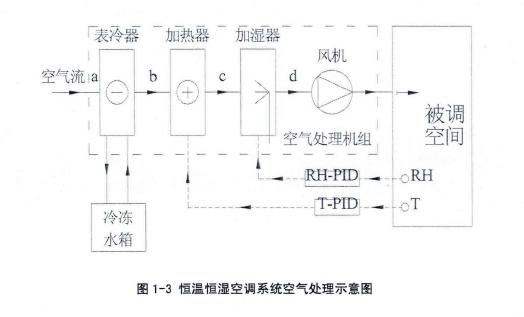

在恒温恒湿空调系统中，精确地控制手段是必不可少的，一般的恒温恒湿空调机组对温度和相对湿度的控制回路如图1-3所示。首先温湿度传感器将采集回来的被调空间的温湿度与PID表的温湿度设定值进行对比，得到温湿度的偏差信号，然后T-PID和RH-PID根据偏差信号分别对加热器和加湿器输出一个控制信号，控制加热器的加热量和加湿器的加湿量，从而使被调空间达到设定参数。http://www.zhenghangsy.net
