至目前止，约60万支35～500kV不同电压等级的合成绝缘子在我国电力系统高压线路上运行，最长时间达l0年多，耐老化性能仍继续经受考验。评定在严酷环境条件下合成绝缘子老化性能的重要指标之一是漏电起痕及电蚀损，它与绝缘子的使用寿命息息相关，也是大家关心的问题。自然老化考核这一指标的周期长，正确模拟其实际运行中漏电起痕及电蚀损这一老化现象的人工加速老化过程，在短时间内对长期运行性能进行评估，是有待于人们去进一步研究的问题。现行国际上普遍采用的人工加速老化试验方法有斜面法、l 000 h盐雾法和5 000 h老化试验方法等，它们之间的试验条件、试验程序、试验现象、试验结果和试验评定上均不相同。通过分析这些不同点提出研究的问题具有现实意义。

一、斜面法

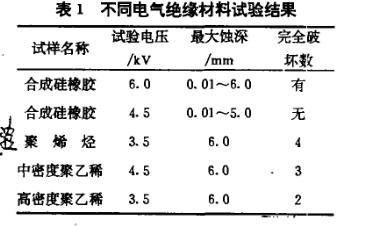

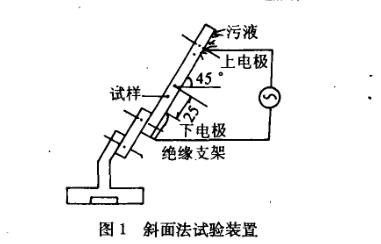

如图l将5个尺寸为120m m×50m m×6m m试样倾斜45。安装在相距(50±0．5)r a m上、下两电极间。含有0.1和0．02％重量份氯化铵和多乙氧基异辛基苯乙醚的污液，按一定的流速紧贴式样表面自上而下均匀地流动后再施加电压持续6 h。试验结果见表l。在试验起始阶段，可观察到在下电极附近由于电弧不断重燃、熄灭而产生的干带中产生小的黄色到白色偶而也出现蓝色的闪烁放电并最终出现小的光亮“热点”，呈现出集中性特征的电弧放电。这些“热点”将会烧坏弧根处的试样表面，产生局部导电通路的漏电痕迹和电蚀损。

二、盐雾法

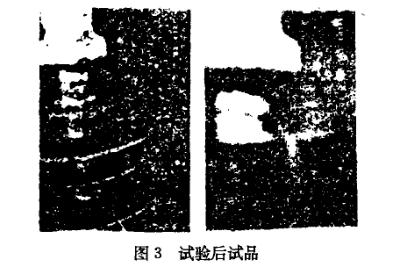

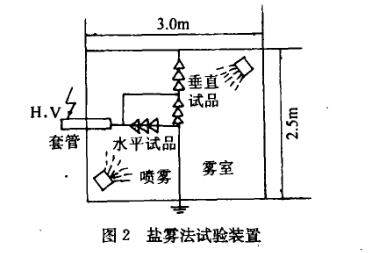

如图2将电弧距离为591m m两只试品，分别水平和垂直安装在盐雾试验室中，然后用喷雾装置将质量浓度l的NaC1溶液以水流速率(0.4±0.1)kg／(m．h)喷成雾粒大小5～l0 m的雾状。按3.46 cm／kV的爬电比距加高压l1 kV，持续l 000 h。对9种35～500 kV不同电压等级、不同伞型形状、不同杆径的合成绝缘子试品进行盐雾试验的结果是：过流中断次数3次、2次的试品分别占试验次数33．3和22．2；出现严重电蚀损并有明显导电碳化通道的漏电痕迹的试品(见图3)

占试品种数22.2；其最大蚀损深度分别为1.0mm和2.0 mm，最严重的一只试品出现片状漏电痕迹多达三处。另经1 000 h盐雾试验后，有的试品会出现不同程度的颜色变化，呈暗色。试验中观察到的放电现象与斜面法明显不同，尤其是合成硅橡胶护套及伞裙表面憎水性的变化明显影响电弧的产生和发展。试验起始时，伞裙及护套表面呈现出无数个不连续的小水珠，不形成水膜，此时，仅在钢脚、钢帽附近出现不十分明显的电晕。随着喷雾时的增加，盐雾布满试验室整个空间，伞裙及护套表面的憎水性较强，其表面呈现出许多较大不连续的小水珠。在长期盐雾的作用下，憎水性急剧下降，试品表面出现蓝色电晕环。当憎水性完全丧失时，就持续出现片状的脉冲电弧，直到1000h。

三、5000h老化试验法

对处于循环模拟气候条件中的试品旖加5 000 h最高系统电压的老化试验由国际大电网会议22．10工作组“复合绝缘子”提出并在第c．3条文献中报导。其主要内容为：．将一只试品垂直悬挂在试验箱中，施加系统最高工频相电压(U／√3)，相距约48 cm处悬挂一个5 kW氙弧灯来模拟太阳辐射。停止加热和加湿时，试验应保证在15,--~25℃温度和30～60相对湿度的环境中。从周围温度升高到50~C的时间<l5rain，相对湿度达到9O的时间<15rain，再在10rain内达到至少98相对湿度。出现水滴应停止排风。按图4试验程序进行一个24 h循环，整个试验持续5000h。http://www.zhenghangsy.net
