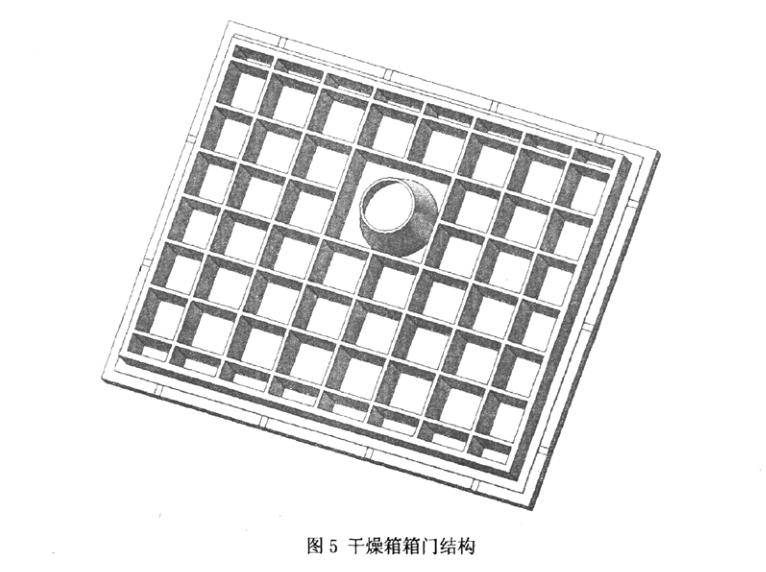

燥箱是由箱筒体同闭容器．做为蒹汽灭菌犁球千机干燥箱的一部同样需满足强度和刚度的要求．在蒸汽灭菌和冻干过程的负压状态时部不得出现变形现象。箱的加强一般粟川如削所示的网状结蜘，其中的加强筋可以川削中所示的扁钢．也可刚字铜、槽钢等其他材料．加强筋的间距需根据箱体醴计压力计算确定。

普通球干机的干燥箱由于只在冻干过程中承受负压．箱的锁紧比较弈易，只需在门铰链的另一侧按装两个手柄预紧下．冻干的时候既可在外压的作用F自行锁紧。而汽灭苗型的冻干机不仅要承受负压．而且在灭苗时还要承受o 132MPa以上的正压的作州，即灭茁时箱要承受由内向外的压力的作用，所以箱门锁紧机构的设计就显的非常重要，直接芙系到机器使用过程的安全。目前冻干机箱的锁紧装置有如F几种：手柄和插销门。

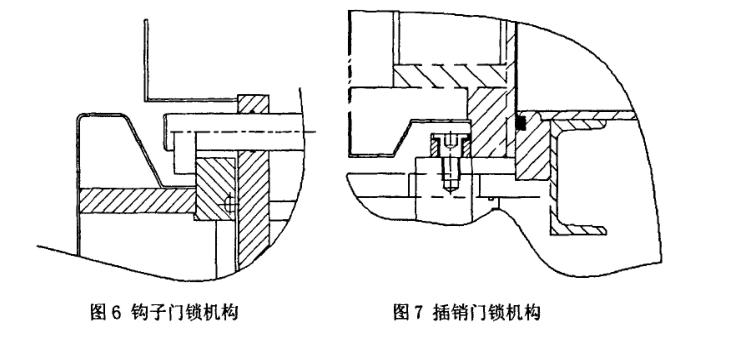

其中手柄门即在箱11的四周安装不同数茸的手柄，其手柄的数苗根据箱的大小和箱内的压力计算而定，这种结构的锁紧装置最为简单．但是由其锁紧完全靠人为手动进行，对操作人员的身体条什要求较高，人机器时其顶部手柄的锁紧1常不便．而且由于箱和机器的控制柜分处无菌事和技术宣，蒸汽灭菌般不是周个人，如果沟通不好的话有可能对无茁宣的撵作人员造成危险，所以此种结构现在使用较少，而且一般仪川丁中小剐的机器。钩子和插销则是现在比较常川的两种锁方式，如图6、例7所示．此两种门方式虽然操作原理有所不同，但其本质都是通过气缸驱动所有钩子或插销同时动作，以实现箱门的锁紧或开启，都属于快开门结构，我国《压力容器安全技术监察规程》中的第49条对压力容器快开门的安全性有专门的规定，所以钩子门和插销l、j的操作都必需有一套完整的联锁控制系统。

搁板是冻干时放置冻干制品的部件，冻干制品的干燥升华过程主要就是通过控制搁板的温度来实现的，所以搁板设计的好坏直接影响到冻干制品的质量和成品成分的均匀性。搁板的技术要求和设计要点：

(1)表面光洁，其粗糙度小于0.51xm。

(2)表面平整度小于1mm／m。

(3)承内压能力不小于0．3Mpa。有足够的强度和刚度，压塞时无显著变形。

(4)搁板工作温度范围+125一-55。C。

(5)稳定升华时，表面温差≤±1。C。

(6)搁板两侧和后面应设置档板。以免制品脱离搁板。

目前搁板按制作方法主要分为塞焊式、内焊式、碰焊式3种。如图8a．b．c．所示，(a)为“塞焊”，即将导流隔条相问地分别焊在下盖和上盖板上，构成两块形状相似方向相反的带导流板的盖板。将它们对合形成导流通道。在盖板上与导流隔条相应位置每隔一定距离钻一个孔，用填焊的方法将盖板与隔条焊接起来。这种方式焊接时排渣较困难，因而焊接强度较难保证。另外板面上局部加热，可能造成热变形，搁板的平整度难以保证。图(b)是将每根导流隔条制成两根相互嵌合的隔条，分别焊于上下两盖板上，成两块相似的盖板，将其相对嵌合后，再将周边焊接在一起即可。由于两盖板组焊前变形相似而方向相反，组焊后其变形量可以相互抵消一些，因而总的变形较小，且强度好，但：￡艺较复杂。图c)是将隔条分别焊于两底板上，制成结构相近，但方向相反的底板。将其相对压合在一起用大电流电阻焊焊合相近，但方向相反的底板，将其相对压合在一起，用大电流电阻焊焊合起来，此种结构板面总的变形也较小，自动化程度较高，是一种较为先进的加工方法，但是因在熔点处板面有熔化，冷却后搁扳表面略有凹坑，增加了表面平整的加工量。此外，由于熔点除承受内压外还需承受变形力，加之熔点承力面较小，因此要有足够多和足够大的熔点。http://www.zhenghangsy.net
