1)箱体的加强：由于箱体在蒸汽灭菌时受到0．132MPa以上的正压，而在冻干过程中则要受到接近加．1MPa的负压，所以为保证箱体的强度和刚度，必需考虑对箱体进行加强。对于圆筒形的箱体，其本身受力情况好、受载能力强，一般不需额外加强，但是由于圆筒在受正压和负压时简体的受力情况不同，所以对圆筒形的简体还必须考虑负压下的刚度情况，避免出现失稳现象。对于方形箱体，其本身相当于一个矩形容器，受力情况较差，各面由于受到较大弯矩容易产生变形，所以对其各个侧面进行加强是非常必要的，目前比较常用的加强方式有型钢加强和U形水夹套加强两种，如图2、图3所示。

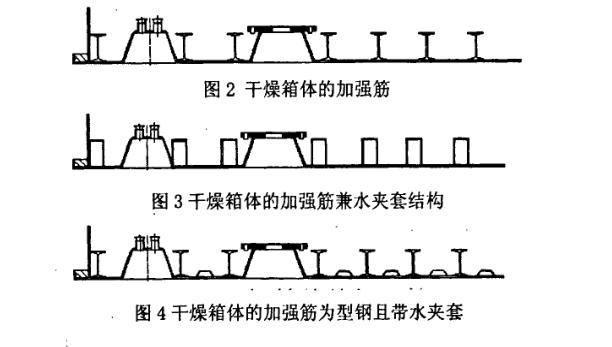

图2所示的为型钢加强，图中所示为工字钢加强，也可采槽钢或扁钢，此种加强方式所

用材料一般为普通的碳钢，成本较低，制作方便，结构简单，目前国内厂商生产的机器多用此种结构，此种加强方式的缺点是所用的加强筋材料容易产生腐蚀，长期使用后加强的强度会减弱，现在的解决方法是在加强外刷防锈漆以减缓加强筋腐蚀速度。图3所示为的为U形水夹套加强，其结构一般由304不锈钢板弯制而成，此种结构的加强筋由于所用材料为不锈钢，不会产生腐蚀，所以其加强筋不但可起加强作用，而且可做为箱体冷却用的水夹套使用，但是由于此种加强筋的材料全部采用不锈钢，成本昂贵，目前在国内市场应用还较少。

2)箱体的冷却：带SIP的机器由于其灭菌后箱壁的温度非常高，若让其自然冷却的话，要花非常长的时间，所以为节省蒸汽灭菌后到装料所需的等待时间，给箱体加冷却装置是非常必要的。箱体的冷却一般有全夹套和局部夹套两种方法，虽然全夹套结构冷却效果好，速度快，但是由于矩形容器各面都布有加强筋且有各种接管，制作麻烦，成本也较高，在方形冻干箱体上应用较少，而且不锈钢的传热效果较好，局部夹套冷却已经完全能够满足要求，所以目前冻干机的方形干燥箱上主要采局部夹套结构，其中最常见的有图3、图4两种方式。

图3结构在上面已经介绍过，其优点是可同时起到加强和冷却水夹套两种作用，而且其内部面积大，在箱体上布置的范围也人，冷却效果较好。图4所示结构为在图2所示的加强结构的基础上，在各加强筋之间布置水夹套，此种水夹套由于其本身不需起加强作用，所以高度可以降低．并且可做成梯形结构．http://www.zhenghangsy.net
