恒温恒湿空调送回风系统与气流组织设计
2014-9-22    来源:正航仪器    作者:正航网络  阅读:







一、风量计算

恒温恒湿系统风量由式2-3计算所得。其中一般应用于库房的恒温恒湿控制系统,换气次数810攻川、时:应用于展柜的恒温恒湿控制系统.换气次数12.1 5本项目中善本书库和阅览室的房间体积分别为1746m,和579m,考虑到阅览室人流量较大,阅览室的换气次数取15/时,善本库房换气次数取10孜,小时t故所需风量分剐为17460m'h8685m3h,采用两组空气处理机组分别进行处理。





恒温恒湿空调送回风系统







二、风管与气流组织设计

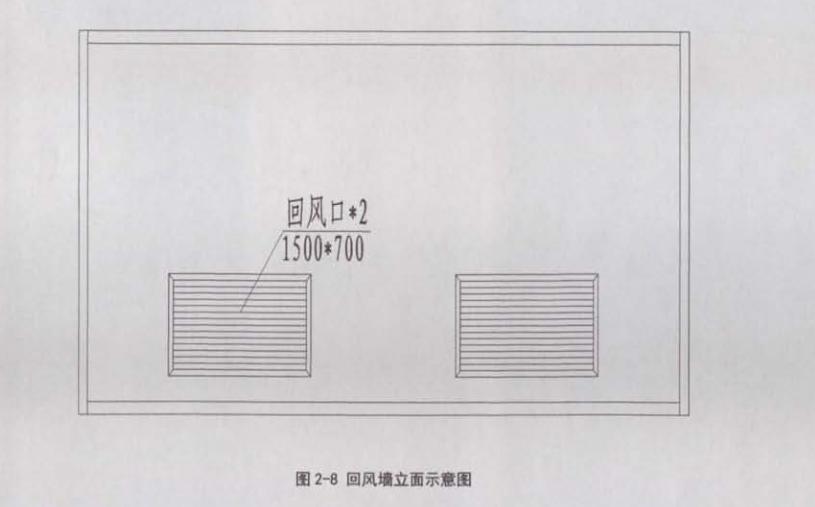

由于该图书馆菩本库房用于保存一些珍贵的古善本书籍,因此对于气流组织的要求相对较高。要求送风风速控制在0 250.3ms,并且要尽量保证室内空气的温度场均匀。基于此,根据相关标准和实际的工程需要.设计风管系统如图2-7所示。送风主风臂出口设计风速为8ms.回风主风管入口设计风速为6 7ras。库房送风采用孔板吊顶的方式,吊顶上方形成静压箱.空气通过孔板小孔均匀送入库房内:库房侧墙布置回风口,如图28所示,再由回风总管送回至空气处理机组。

风管严格按照净化空调标准执行.管体采用0 8mm镀锌钢板制成.保温材料采用防火型椽塑海绵。配置防火阕,捧风阔。风管漏风作严格控制,漏风量不超过5%。送风,回风主管道沿天花上部吊装,安装结构牢固。





恒温恒湿空调气流组织设计







三、风管设计水力计算

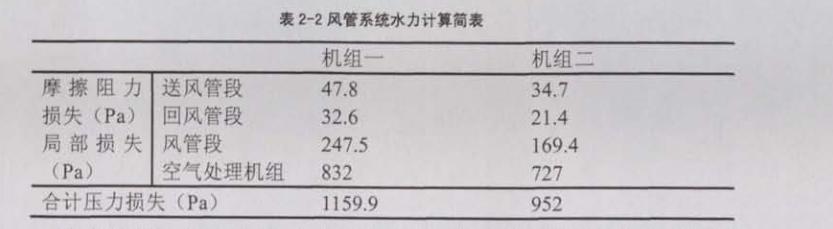

空气在风管中流动时.由于粘性和流体的相对作用,会产生空气流动阻力包括摩擦阻力和局部阻力。而空调房间的送回风量能否达到设计要求主要取决于风管的压力损失和风机的性能参数,因此需要对风管系统进行水力计算。进行风管水力计算之前,首先需要在选择风臂力损失的最不利环路.绘制风管系统轴测圈.并且划分管段,同时根据风量,选择台适的管道尺寸和设计风速,确定管道尺寸后计算出实际流速,再根据系统采用的镀锌钢板(K=008ram)、实际流速、设计风管段的当量直径以及风量,查文献到对应的单位长度摩擦阻力,然后计算各段局部阻力,其中空气处理机组的压力损失由设备厂商提供t最后计算出各段总阻力。2-1是本项目的风管系统水力计算的简要结果。





恒温恒湿空调送回风系统说明

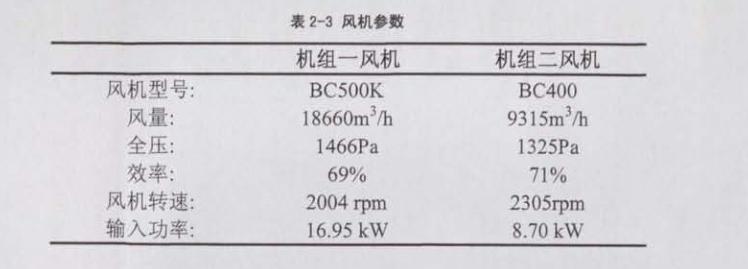

考虑到计算过程中可能出现的遗漏,以及施工后实际构件和设计参数有所出入,在选择风机时,应该乘上111 5的安全系数。得到机组一的风机全压为1333 9Pa.机组二的风机全匿为1094SPa。再根据前文以计算的风量选择两台风机具体参数如表2-3所示:  http://www.zhenghangsy.net





 恒温恒湿空调送回风系统具体情况
