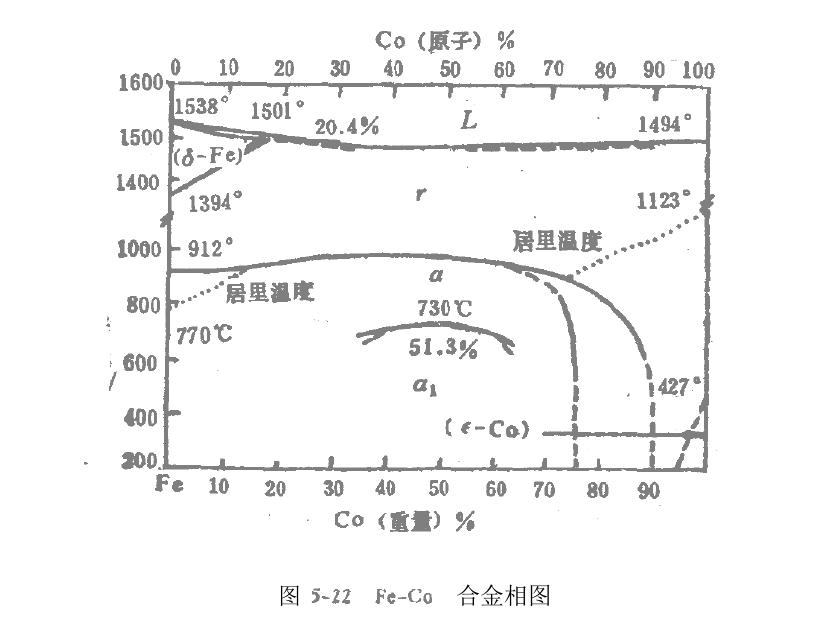

铁钻合金相图如图5—22所示．在液相线以下，大约920记以上相当宽的成分范围内，铁和钻可形成无序的面心立方固溶体(?相)．在9206C和730赡之间，成分在0—75密C。范围内的合金，主要由体心立方固溶体组成，该相图中用。表示．接近等原子比成分的铁钻合金在冷却到730赡附近时，内部结构会发生从无序相。相到有序相的转变．购相是呈氯化艳型结构的体心立方固溶体．在铁钻合金中，这一有序一无序转变对合金的磁性能和机械性能有着重大的影响。

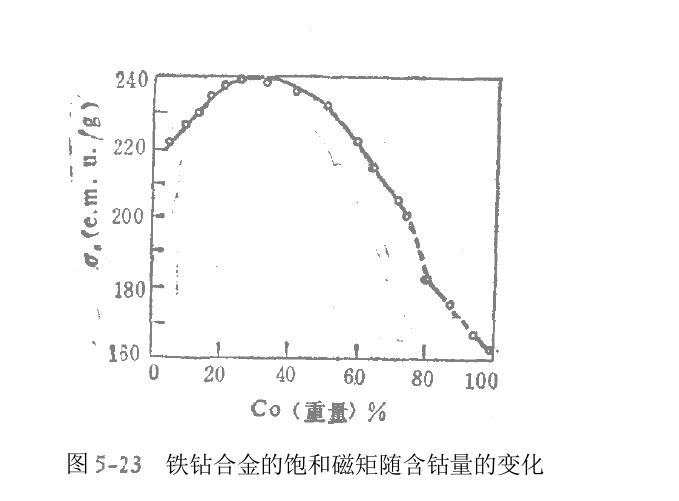

图5—22中还示出了合金的居里温度随含钻量的变化．总的说来，随着台钻量的增加，铁钻合金的居里温度是逐步升高的。图5—23是铁钻台金的饱和磁矩随含钻量变化的测量结果这种合金中，最高的饱和磁化强度出现在含钻量为35密重量处，这时，其网肋＝2.45T。

图5—24和图5—25分别示出了铁钻合金的磁晶各向异性常数通和饱和磁致伸缩系数31M，如I、随含钻量的变化．从图中可以看到，铁钻合金的X2基本上随着台钻量的增加而下降，但是，其下降的趋势依赖于台金的冷却速率．通过水淬的合金，主要由无序相组成，及，在40知co处趋于零；而当合金以20／h冷却速率缓慢冷却时，内部将由有序相组成，x5则在50知co处趋于零．铁钻合金的饱和磁致伸缩系数L1N对台钻量的依赖性比2ll，要强烈，而且在50％附近，两者的数值还和冷却速率有关。

含钻量为50％的铁钻合金，具有高的饱和磁感应强度、高的初始磁导率和最大磁导率，通常称为坡明德(Pe rmendur)合金．这种合金存在微量杂质元素(如碳、氮、氧)和出现无序一有序转变时将会变脆，其磁性能对热处理和纯度也很敏感．因此，提高合金纯度和抑制有序相的出现十分重要．为了改善这种合金的加工性能，可以添加v，M，w，Ti等元素。特别是加入2％v的铁钻合免称为2v型坡明德合金)，对性能有较大改善．钒的加入，有利于抑制有序化的进行和改善铁钻台金的压延性，因而这种含钒台金材料可以轧成只有0.0075mm厚的片材．另外，钒的加入还可提高铁钻合金的电阻率，而对台金的磁性能却不会带来任何有害影响．如果在2V型坡明德合金的基础上，通过采用很纯的原材料、在气氛炉中熔炼，以及在湿氢和干氢中进行退火来进一步降低混入的间隙式杂质含量，最后在750—850GC进行磁场处理，就可以使合金的磁性能大大提高。这样制成的合金称为超坡明德合金。

有关铁钻合金的典型磁性能己列于表5—6中，铁钻合金通常用作直流电磁铁铁芯和极头材料、航空发电机定子材料以及电话受话器的振动膜片等．此外，由于这种合金具有较高的饱和磁致伸缩系数(在1000e磁场下，A5＝十60×10〕，因此是一种很好的磁致伸缩合金，只是由于成本高，未能在电声换能器中得到大规模应用。http://www.zhenghangsy.net
