计数装置(计数器)常用于指示被测量在一定过程中的总数，其读数特点是读取被测量的累积值。计数器的最大示数称为计数容量。当计数达到计数容量后，继续输入被测量时，示数自动回到零位，并重新计数。计数器因为有较好的通用性，故己作为标准件生产。计数装置的种类很多，按其结构可分为如下几类：

1)指针式计数器；利用指针与标尺的相对位移来示数

2)滚轮式计数器；利用轮面上刘有数字的滚轮的转动来示数

3)圆盘式计数器；利用盘面上刘有数字的圆盘的转动来示数

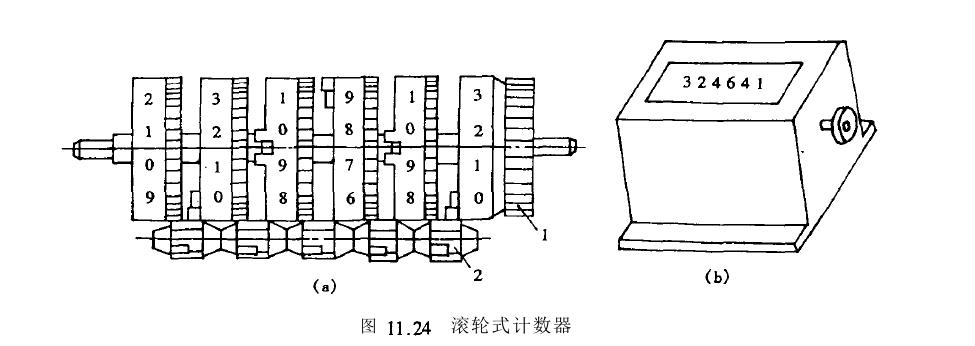

滚轮式计数器应用最广，在这种计数装置中又以齿轮传动滚轮式计数装置为最多。图11.24所示为外啮合齿轮传动滚轮式计数装置的结构。它包含六个轮面上刻有数字的圆轮，每个圆轮上0—9)十个数字，这些圆轮活套在一个公共轴上，整个装置装在一个外壳中，在外壳的面上有一个矩形窗口，由窗口可以看到每一个滚轮上的数字(图11.24(b))。

最右边的一个滚轮作姑轮。始轮右侧装有齿轮与被测量发生联系，始轮的左侧有两个齿。除始轮外，其余滚轮右侧都有整圈朋个齿，左侧有两个垃最末一个滚轮左侧无齿)。在每一对滚轮之间，装有一个直径很小的齿轮又称介轮)，介轮的齿数一般为6个齿，每个介轮经常与其左边的凹个齿的齿轮啮合，并周期性地与其右边两齿的齿轮啮合。

在使用计数器前，从外壳窗口中看到各滚轮上的数字都应是0开始使用后，始轮开始转动，这时在窗口中看到各滚轮上的数由0顺序变换，当由9变换到0时，轮上的两齿与其相邻的介轮啮合，使介轮转过两个齿，而介轮又使与其相啮合的左侧的2D齿的齿轮转过两个齿，这样左方的轮子就要变换一个数字。也就是说，始轮每转一周，其左边的轮子则转动两个齿(即相邻两轮的传动比为1/10)。

以此类推，计数装置便可进行十进位的计数。当介轮不与两齿齿轮啮合时，所有左方的滚轮及介轮可能由于振动及其它原因而转动某个角度，从而使在窗口处看到的各轮上的数字参差不齐，并会由于两齿齿轮再次与介轮啮合时不能得到正确啮合而使轮齿损伤。为避免这种情况，介轮上的半数齿作成齿宽较小，另一半齿宽较大，且两者相间排列。当介轮不与两齿齿轮啮合时，两个齿宽较大的轮齿便在数字轮轮面上滑动，从而使介轮限位。http://www.zhenghangsy.net
