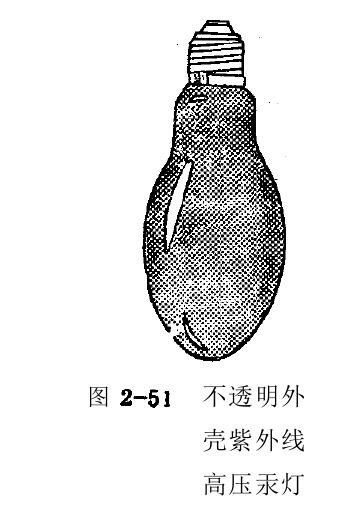

不透明玻壳紫外线高压汞灯的外形如图2—51所示，它的结构形式同马路照明用的高压汞灯完全相似，它们不同点只是在外壳上；马路照明用高压汞灯的外壳是涂萤光粉的普通明玻璃。而该灯外壳是只透长波紫外线的伍德氏玻璃，(相当于国产的zwB黑色玻璃)由于这种玻璃不透过可见光，因此灯的外壳起了滤光片的作用。

不透明外壳紫外线高压汞灯的内管芯是小瓦数的高压汞灯(一般为80-160瓦的高压汞灯)。高压汞灯管芯所辐射的可见光在经过外壳伍德氏玻璃后完全被吸收掉，能够透得过外完的只有365毫微米长波紫外线，中波和短波紫外线也难透过外壳(详见该灯光谱能量分布)，

该灯输出的是一个单纯的狭窄的线光谱：365毫微米，所以这种灯输出的光谱单色性很强，是一个很好的萤光分析紫外光源，

不透明玻完紫外线高压汞灯的结构设计与普通照明用高压汞灯完全相同，内管芯尺寸和外壳尺寸均与同瓦数的照明用高压汞灯完全相同。灯头尺寸也都相同。镇流器和点灯线路也都完全相同。二者的不同点只是光谱输出不同。不透明玻完紫外线高压汞灯不仅应用于荧光分析上，而且也应用于治疗及光化学试验室里。http://www.zhenghangsy.net
