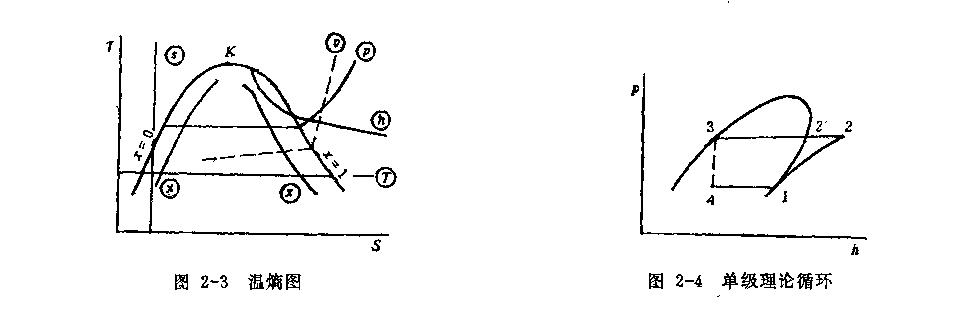

我们研究的是因入1所示的单级蒸汽压缩制冷理论循环，其压治团如图3—4所示论循环有如下特点：

1．离开蒸发销和进入压缩机的制冷剂是处于蒸发压力下的饱和蒸汽状态。

2．离开冷凝器和进入膨胀阅的浓体是处于冷凝压力下的饱和液体c

3．压缩机的压缩过程为等炳压缩。

4．制冷剂通过膨胀阀节流时是等烩过程。

5．制冷剂在蒸发和冷凝过程中没有压力损失。

6．在各设备的连接管道中，制冷剂不发生状态变化。

7．制冷剂的冷凝温度等于外部热源温度，蒸发温度等于被冷却物体的温度。

上述理论据环与实际循环存在一定的差异。但由于理论循环可使问题得到简化，便于对它们进行分析研究，而且它的各个过程均是实际循环的基础，故可作为实际循环的比较标准。

点1：制冷剂进入压缩机状态d该点的状态是等压线P。与干饱和蒸汽线(即P=1的等于皮线)相交点的状态。

点2：制冷剂排出压缩机，进入冷凝器的状态。过程l一2表示制冷蒸汽在压缩机中的等温压缩过程。点2是等压线p5和过点1的等温线的交点，处于过热蒸汽状态。

点3：制冷剂出冷凝器冷混成饱和液体状态。过程2—2惶3表示制冷剂在冷凝器内的冷却(2—2)和冷凝(2l一3)过程，且是等压过程。制冷剂过热蒸汽进入冷凝器后先冷却成饱和蒸汽(3—2)，然后在温度不变的情况下冷混成饱和液体(2仕3)。所以，点3是等压线F5与：＝0的饱和液体线的相交点。

点4：制冷剂出节流阀，进入蒸发器的状态。过程(3—4)为节流过程，制冷剂烩值不变，压力由pk降到p。温度由6t降到c。，液态制冲剂部分汽化，进入两相区。所以点4是等压线Pl与过点3的等治线的相交点。由于节流过程是不可逆过程，所以用虚线表示。过程线(4—1)表示制冷剂在蒸发器中是在等温0。等压P。下进行的汽化过程，制冷剂的状态沿等压线P。向干度增大的方向变化，直到全部变为干饱和蒸汽为止。这时制冷剂的状态又重新回到进入压缩机的状态l，从而完成一个完整助理论循环。（正航仪器网络部编辑）http://www.zhenghangsy.net
