为了研究蒸汽压缩式循环中每一个过程，了解各个过程之间的关系以及某一过程发生变化时对其它过程的影响。用各种热力状态图来研究整个循环，可使问题得到简化，而且可看到循环中各种状态的变化以及这些变化对循环的影响。在制冷循环的分析和计其中，常借助于压焰图和温温图。由于循环的各个过程中功与热量的变化均可用治值的变化来加以计算，因此，压焰图在制冷工程中得到更为广泛的应用。

1．压焰图

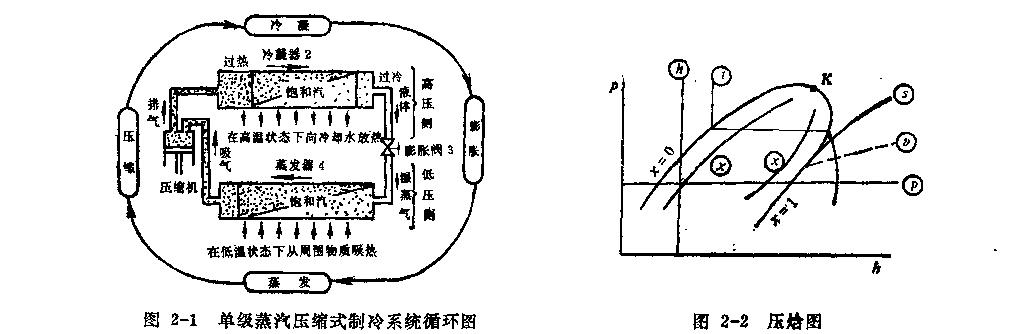

压焰图的结构如酗—2所示。以绝对压力为纵坐标(为了缩小图的尺寸，提高低压区域的精度，通常纵坐标取对数坐标)，以治值为横坐标。

团中临界点辽左边的粗实线为饱和液体线，线上的任何一点代表一个饱和液体状态，千度GS0。右边的粗实线为干饱和蒸汽线，线上任何一点代表一个饱和东汽状态。这两条级线图分为三个区域：饱和液体线的左边是过玲液体区，该区域内的液体称为过冷液休，过冷液体的温度低于同一压力下饱和液体的温度；干饱和蒸汽线的右边是过热蒸汽区，该区域内的蒸汽称为过热蒸汽，它的温度高于同一压力下饱和蒸汽的温度。两条线之间的区域为两相区，制冷剂在该区域内处于气、液混合状态(湿蒸汽状态)。图中共有六种等参数线旗。

等压线——水平线，

等烙线——垂宣线，

等温线——液体区几乎为垂直线。两相区内围制冷剂状态的变化是在等压、的，故等温线与等压线重合，是水平线。过热蒸汽区为向右下方弯曲的倾斜绕

等温线——向右上方倾斜的实线，

等容线——向右上方倾斜的虚线，但远比等温线乎坦，

等干度线——只存在于湿蒸汽区域内，其方向大致与炮和液体线或饱和蒸汽线相近，干度大小而定。

2．温控图

温温图的结构如图2。3所示。它以温为权坐标，温度为纵坐标。图中临界点火左边的实线为饱和液体线，右边实线为饱和蒸汽线。这两条线招整个温温图划分为三个区耽饱和液体线的左边为过冷液体BI饱和蒸汽线的右边为过热蒸汽区，两条线之间为湿蒸汽商相区。

图中也有六种等参数线簇：

等温线——水平实线；

等温线——垂直实场

等压线——两相区内等压线与等温线重合，是水平线。过热区内等压线是向右上方倾斜的实线。过冷区域内等压线密集于：＝0的线附近，可近似用：＝0的线代场。

等容线——用虚线表面

等烙线——过热区及两相区内，等烙线均为向右下方倾斜的实线，但两相区内等治线的斜率更大，过冷区液体的治值可近似用同温度下炮和液体的烙酬替。

等干度线——只存在于两相区内，其方向与饱和液体线或饱和蒸汽线大致相同。

在温度、压力、比容、治、炳、干度等参数中，只要知道其申任意两个状态各致，就可以在压始图或温炳图中确定过热蒸汽及过冷液体舱状态点，其他状态参数便可直接从图中读出。对于饱和蒸汽及饱和液体，只知道一个状态参数就能确定其状态。（正航仪器撰稿）http://www.zhenghangsy.net
