长玻纤增强聚丙烯复合材料的制备：

由于热塑性树脂的熔体粘度很高，一般都超过100Pa·S，很难使玻璃增强纤维获得良好浸渍，因此如何使热塑性树脂良好的浸润长玻璃纤维成为制备长玻纤增强热塑性复合材料的技术关键之一，对此各国科学家进行了大量研究，并取得了可喜的成果。熔体浸渍技术是近年来应用较多的浸渍技术之一。

采用熔体浸渍法制备长玻璃纤维增强聚丙烯复合材料的过程中，由于聚丙烯熔体的粘度较大，不易浸润玻璃纤维，因此需要选用熔体流动速率高的聚丙烯树脂基体并对其进行改性，以提高聚丙烯熔体对长玻璃纤维的浸渍效果。有专利报道称[31]，采用熔体浸渍法制备LGF/PP复合材料时，选用的聚丙烯熔体流动速率达到70g/10min(2.16kg，230℃)以上。

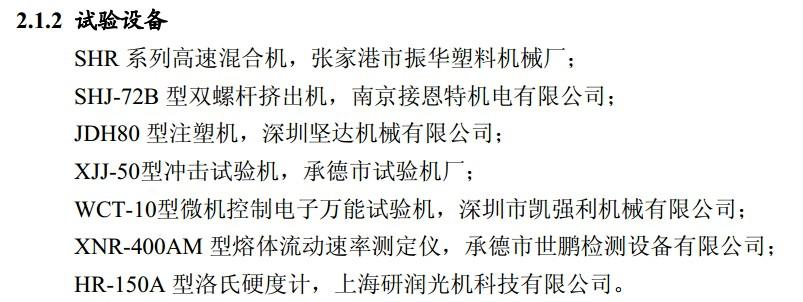

本文在自制的浸润装置的基础上，采用熔体浸渍技术制备长玻纤/聚丙烯复合材料。考虑到聚丙烯的熔体黏度较高，采用降温母粒对其进行改性，重点考查不同的玻纤型号和牵引速度对复合材料机械性能和制品外观的影响。

长玻纤增强聚丙烯复合材料结果与讨论：

长玻纤增强热塑性复合材料粒料中纤维的分布直接影响复合材料的加工工艺，长玻纤增强热塑性复合材料粒料中纤维的分布以纤维在粒料中均匀分布为最佳。如果玻璃纤维成束包裹在树脂中，通常是包覆不紧密，切粒时玻璃纤维容易飞扬，注塑成型时玻璃纤维在树枝中的分散性差。如果玻璃纤维成几小束分散在粒子中，虽然玻璃纤维分散了，但纤维过于靠近粒子边缘，树脂包覆力不够，在切粒时也容易拉毛，出现玻璃纤维飞扬的现象。最理想的粒子结构是玻璃纤维既分散很好，且粒子外围的树脂有一定厚度，粒子包覆结实，因而粒子断面平整，玻璃纤维不易被拉毛且切粒容易并无明显的纤维飞扬。为了使熔融树脂能更好的浸润玻璃纤维束并使玻璃纤维分散更均匀，本文对配方及设备作了以下研究。

正航仪器设备包括恒温恒湿试验箱、高低温试验箱、冷热冲击试验箱（两槽或三槽）、PCT高压老化试验箱、快速温变试验机、步入式恒温恒湿房、高温老化房、精密烘箱、真空高温箱、高温烤箱、盐雾试验箱、电磁式振动试验机、跌落试验机、拉力系列等仿真环境试验设备。多年来，凭借着精湛专业经验，完善的售后服务一直被消费者所深信支持。其产品广泛用于航天、医学、电子电器、LED光电、太阳能光伏、稀土磁性材料、电线电缆、塑胶、五金、纸品包装等等。http://www.zhenghangsy.net
