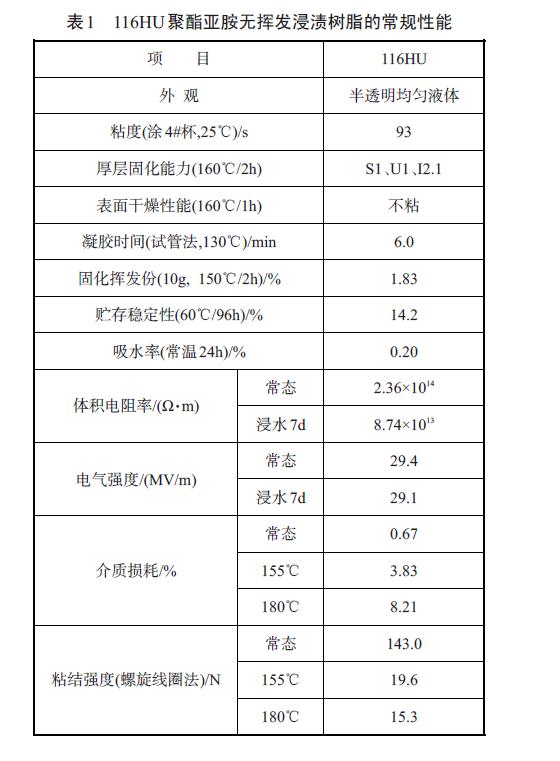

由表1 可以看出，116HU聚酯亚胺无挥发浸渍树脂固化速度快，挥发份小，粘度适中，吸水率低，电绝缘性能良好，贮存稳定性能优异，完全能够满足风电绝缘浸渍漆的技术要求。

二、模拟线棒性能

1、电性能

两组线棒经1 次VPI 处理并烘干固化后，线棒的漆膜外观均匀，呈淡黄色，敲击线棒声音清脆切开线棒内部发现有漆渗入，浸渍漆与云母带粘接成一个整体，难以剥开，表明两种漆在风电模拟线棒上的渗透性良好。表2 为两种不同线棒的介电性能对比表。

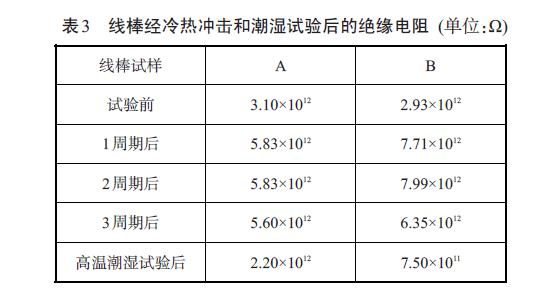

两种线棒经冷热循环冲击试验后，线棒表面的绝缘层均没有出现明显开裂、变形和脱落等现象，线棒经冷热冲击和潮湿试验后绝缘电阻的变化如表3所示。

从表3 可以看出，在冷热冲击3 周期过程中，两组线棒的绝缘电阻均有上升的趋势，但是经过潮湿试验后，线棒A的绝缘电阻变化很小，而线棒B的电阻下降了一个数量级，说明线棒A的耐冷热冲击性能优于线棒B。

2、耐交变湿热性能

经交变湿热试验后，两种模拟线棒上均无腐蚀物析出，无漆膜起泡、粉化和脱落等现象。模拟线棒经交变湿热试验后的绝缘电阻变化情况如表4 所示。从表4 可以看出，经4 个周期的湿热试验后，两种线棒的绝缘电阻都趋于稳定；经过9 个周期的湿热试验后，两种线棒的电阻都下降了一个数量级，但是线棒A下降的幅度比线棒B小些，说明线棒A的耐湿热性能优于线棒B。

3、耐盐雾性能

经盐雾试验后，两种线棒上均无腐蚀物析出，漆膜无起泡、粉化、龟裂和脱落等现象。模拟线棒经盐雾试验后的电性能如表5~表7所示。

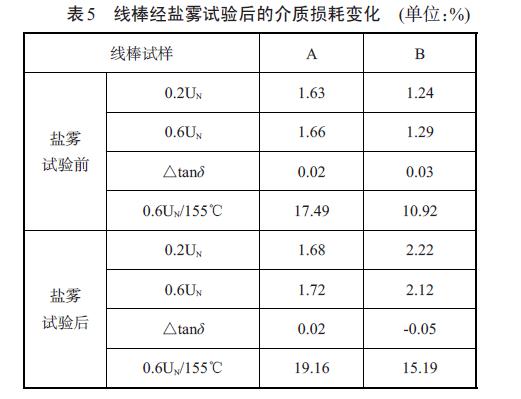

从表5 可以看出，线棒A的初始常态和热态介质损耗稍高于线棒B，但是经过盐雾试验后，线棒B的常态和热态介质损耗都明显增大，而线棒A的介质损耗变化不大。，经过盐雾试验后，两组线棒的起始放电电压和局部放电电量都有明显的增大，但2 kV时线棒B 的局部放电电量的增长幅度高于线棒A。综合表5的结果可以看出：线棒A的耐盐雾性能优于线棒B。

4、温度指数

以MW35 的漆包线测试240 ℃下的螺旋线圈老化情况（以螺旋线圈粘结强度降到22 N为老化终点），所得老化曲线如图1 所示。两种体系树脂的TG曲线如图2所示。

根据螺旋线圈的老化寿命和TG 测试结果，采用点斜法计算了几种风电浸渍树脂的温度指数，116HU无挥发浸渍树脂的温度指数大于199.05 ℃，达到了H级绝缘漆的使用要求。http://www.zhenghangsy.net
