正航仪器介绍元件尺寸的检验

1外形尺寸和外径尺寸采用两点法测量，控制极限尺寸。

2 H 6,H 7精度的孔和长度小于或等于12 mm IT 6级的销、套、轴尺寸的检验:

用两点法测量时，按GB 3177的验收极限验收;

用极限量规检验时，应使用符合GB 1957规定的量规。

3检验8H7、12 H 7、16 H 7槽用极限量规，通规为方形规或圆柱规，止规为圆柱规。

4位置尺寸的检验为简化测量，对图样中的位置尺寸，如槽与基面距离尺寸、孔与基面距离尺寸、槽与槽距离尺寸、槽与孔中心距离尺寸，由两个或两个以上尺寸环节决定的尺寸，可通过尺寸链计算的方法，只测量一个验收尺寸。在计算公式中，图样中注出的位置尺寸用A表示，槽宽尺寸用C表示，孔径尺寸用D表示，用B表示检测尺寸。

Amax、Aι酣n一表示位置尺寸的最大与最小极限尺寸z

Cma盹xx、乌C凹m呻2Dm叩aa盹x、D刷一一表示孔径尺寸的最大与最小极限尺寸。

4.1槽与基面距离尺寸A的检测

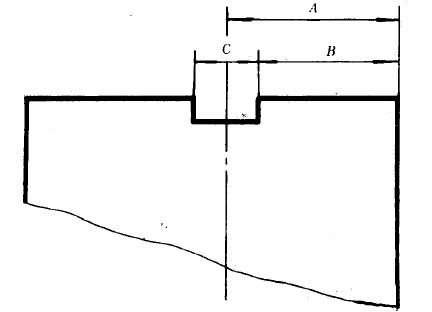

a.检测方法1用两点法测量槽的一侧面到基面距寓二Jj(见圈1)。

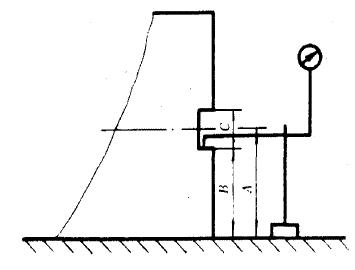

将被测元件基准丽放置在.ïf板上，用指放器测量槽的一侧面到2露面距离B(见阔别。按公式(1)验收。

C.检测方法3

实测槽宽C相尺寸B，按公式(2)验收。

4.3槽与槽之间距离尺寸A的检测

a.检测方法1

Amax;øB十号注Amtn•…………·川

因8用测槽距的专用最具，测量两槽侧面距离B(见图6)。
