正航仪器直热式稳压型负温度系数热敏电阻器技术要求
2015-7-10 来源： 作者：佚名 阅读：次
正航仪器直热式稳压型负温度系数热敏电阻器技术要求

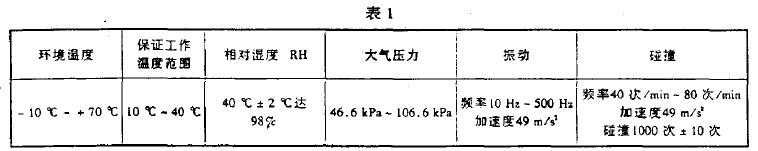

1使用环境条件
符合表一的规定。

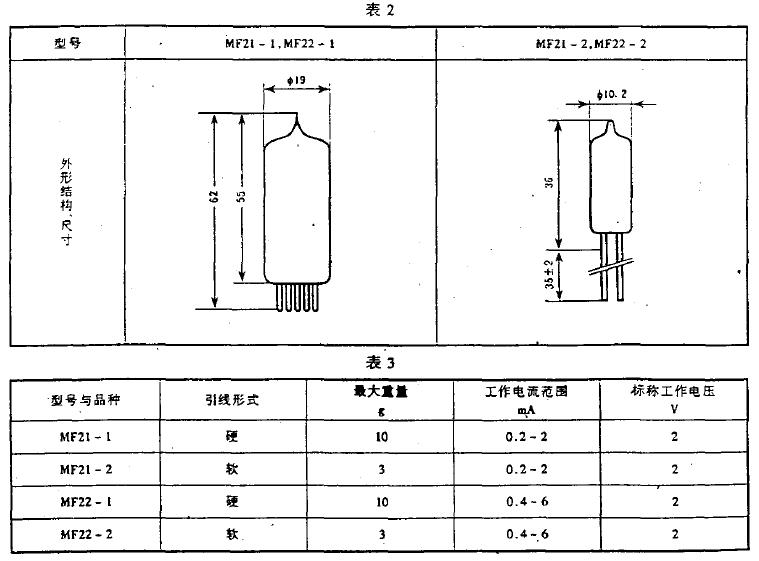

2外形、尺寸、重盘
符合表2，表3的规定。
3外观
电阻器表面应无明显的污垢和划痕、标志清晰。
4静态伏安特性
电阻器在环垅温度为10℃一40℃范围内及在-10℃ ～+70℃两端的温度下，在工作电流范围内，其稳压范围、电压波动

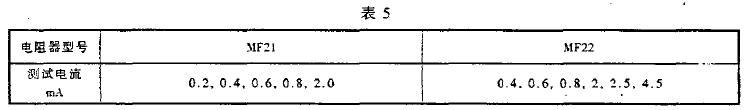

伏安特性测试电流间隔按表5规定。

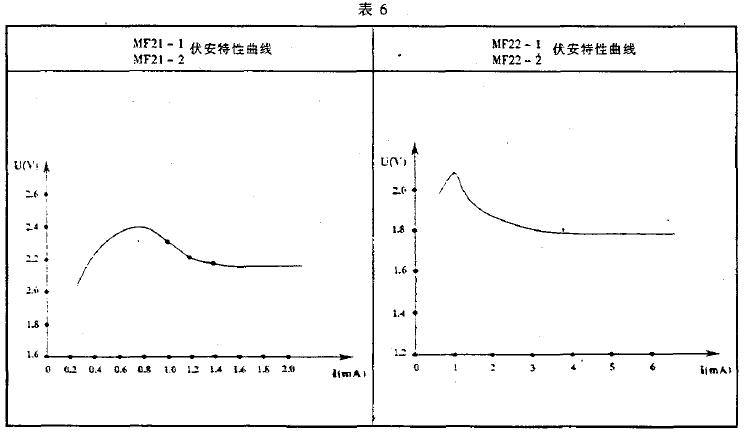

静态伏安特性曲线符合表6的规定。
5时间常数

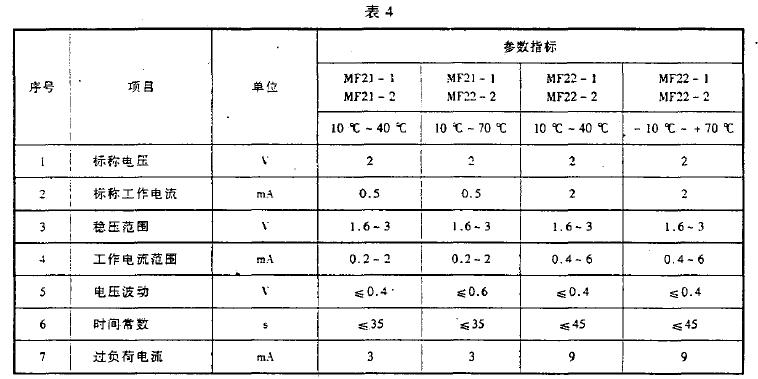

电阻器时间常数应符合表4规定。
6过负荷
电阻器应能承受表4所规定的过负荷电流作用15s，电参数仍能符合表4在10℃～40℃ 温度范围的规定。
7引出头强度
7.1硬性引出线应能承受IN静负荷的抗弯试验;
7.2软性引出线应能承受0.5N静负荷的抗弯试验;
引出线经抗弯试脸后应无机械损伤，引出线与外壳的封接处不应开裂和漏气。
8振动
电阻器应能承受表7规定的振动试验后而无机械损伤.在25℃ ±0.5℃时的电参数应符合表4中在10℃～40℃温度范围3.4.5项规定。
9碰撞
电阻器应能承受频率为40次/min一80次/min.加速度为147m/s²共1000次的碰撞试验，在25℃±0.5℃时电参数应符合表4在10℃一40℃温度范围3,4 ,5 项的规定。
10恒定湿热
电阻器经温度为40℃±2℃，相对湿度为93%±3%，时间为48h的恒定湿热试验后。引出线应无锈蚀现象，25℃±0.5℃时的伏安特性在标称工作电流下.电压相对变化率不超出±5％。
11温度循环

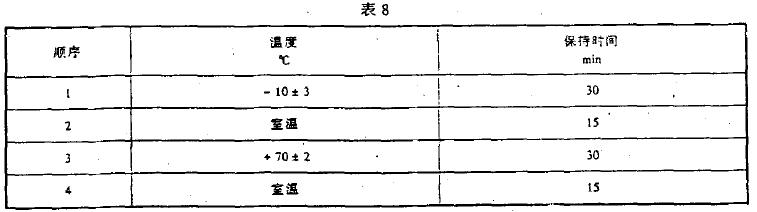

电阻器应能承受表8规定的三次温度循环的作用后.无机械损伤，引出线无锈蚀现象。在25℃±0.5℃时标称工作电流下.电压相对变化率应不超出士5%。
5.12最大工作电流下的负荷
电阻器以最大工作电流经3000h负荷后.其电会数应符合表4中在10℃-40℃ C温度范围内3.4.5项要求。
