释放阀的检修技术参数
释压阀型号中字母表示的意义
1.1 Y“压力,,
1.2 S“释放”
1.3 F“阀”
1.4 4表示“设计”序号
1.5 分子开启“压力”
1.6 分母
a、 喷油有效“口径”
b、 带信号开关的标出“K”
c、 带机械信号的标出“J”
d、 两者都带的标出“KJ”

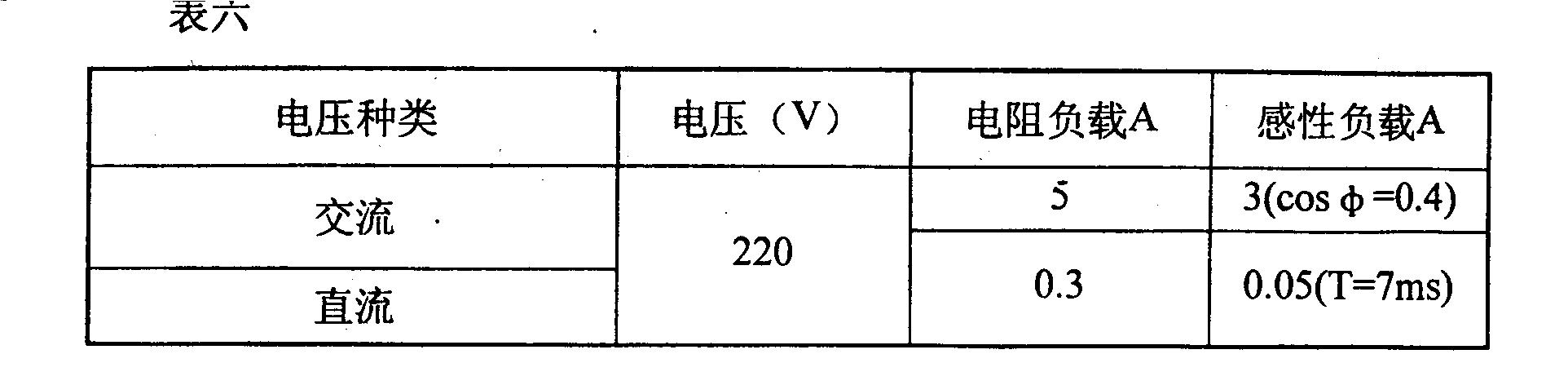

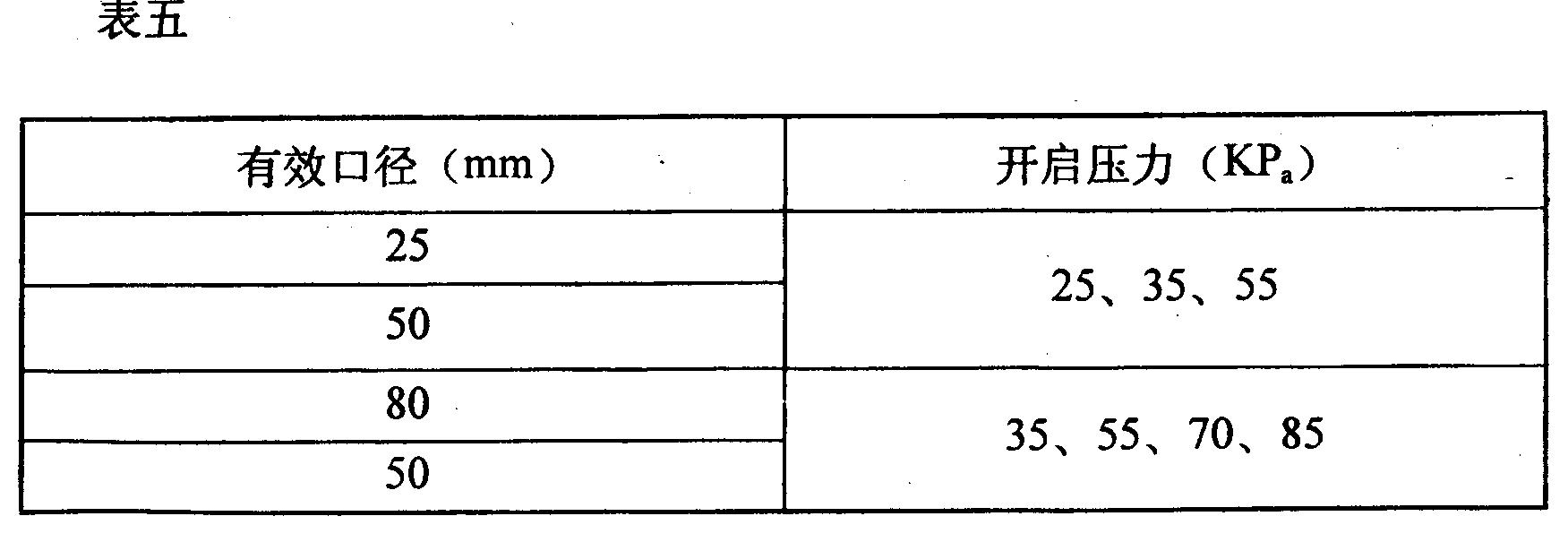

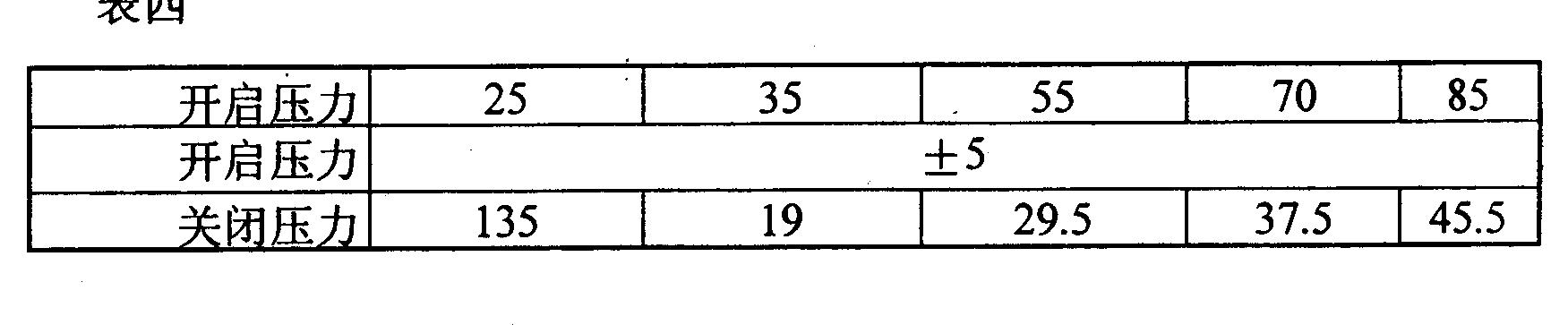

2数据:见表四、五、六表四
工作原理
1释压阀是电力变压器的安全保护装置,电力变压器通常是以充以兼作绝缘和冷却的液体〈变压器油〉。当变压器内部出现故障或者发生短路时,电弧能使油立刻汽化,十分迅速地形成气体压力,使油箱内压力急剧上升,当压力达到压力释放阀的开启压力时,压力释放阀能在2ms内声速开启,将油箱内的压力释放出来,防止油箱破裂。
2释压阀动作的同时将指示杆顶出罩外,以显示事故,如该释压阀带信号开关,则开关机构的动合触点闭合接通跳闸装置。当油箱内压力降到关闭压力时,释压阀能迅速关闭,防止变压器油外渗。
