干式烧结金属摩擦材料摩擦性能试验方法

1 主题内容与适用范围

本标准规定了烧结金属摩擦材料在元油润滑状态下摩擦磨损性能的测试方法。

本标准适用于试验机法湿式烧结金属摩擦材料的功、静摩擦系数及磨耗率的测定。

2 术语和定义

下列术语和定义适用于本标准。

2.1对偶dual plate

与摩擦材料构成摩擦副的金属件。

2.2试样的表观面积apparent contact area

由试样困环径向端面积扣除槽、孔等面积后的摩擦试样单面端面积。

2.3表观比压apparent urut pressure

按试样表观面积求得的表面单位压力。

2.4单位摩擦功unit friction work

摩擦副在接合过程中，单位表观面积上所产生的摩擦功。

2.5单位摩擦功率u时t friction

摩擦副在接合过程中，单位表观面积、单位时间内产生的摩擦功。

3 试验装置

3.1 MM-I000 型摩擦磨损试验机。

3.2 试验机除具有适当量程的力矩记录系统外，还必须配备记录测量压力变化的装置。

4 试样

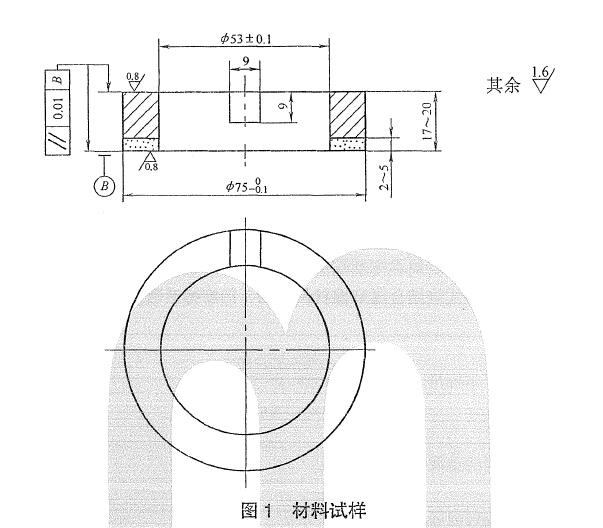

4.1 烧结金属摩擦材料与对偶试样见图1 和图20

4.2 试样可由产品剖取或按相同工艺制取。

4.3 对偶材料的技术要求按使用工况而定。

5 试验条件

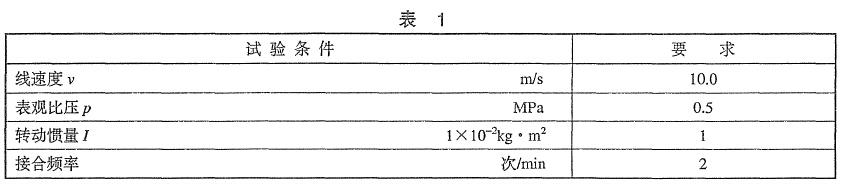

试验条件应符合表1 要求。

6 试验方法

6.1 磨合

6.1.2 摩擦接合面积达到总面积的75%磨合完毕。

6.1.3 在摩擦片与对偶片平均半径圆周处任选间隔120 0 的三个点，测量其厚度。

6.2 静摩擦力矩的测定

磨合以后施压0.7MPa，搬动主轴，测二次静力矩取平均值。

6.3 摩擦系数的测定

按表1 试验条件，接合100 次。记录第1 次、第25 次、第50 次、第75 次、第100 次的接合过程的力矩、压力特性曲线。

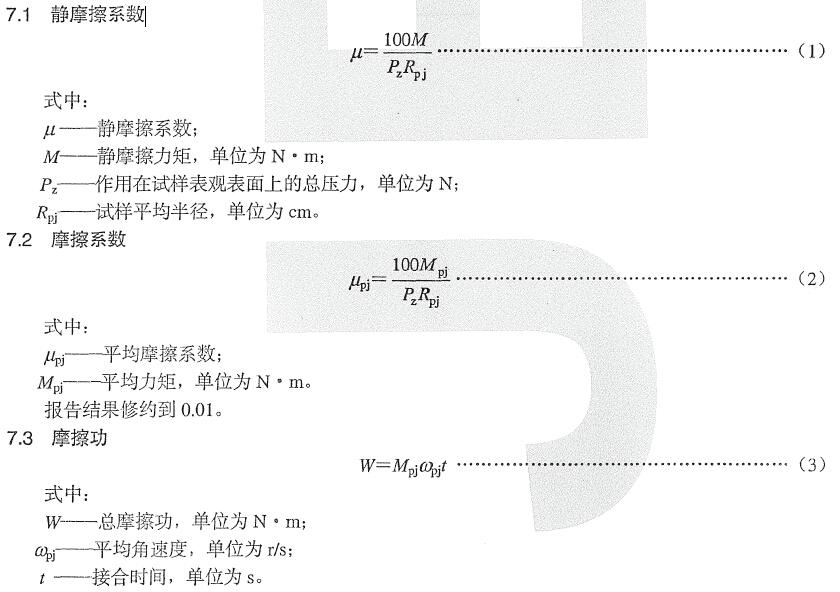

7 计算方法

7.1 静摩擦系数

8 磨损翠的测定

8.1 100 次接合以后，测量试件原对应点磨损，计算磨损率。

8.2 计算方法:

式中:

5一一磨损率，单位为cm3J (N .. m);

v一一试件磨损体积，单位为cnJ;

斤一一试样线性总磨损蠢，单位为cm;

A一一试样表观面积，单位为cd;

W 一一一累计摩擦功，单位为N"m 。

9 试验报告

试验报告应包括以下内容:

a) 试验条件:

b) 动、静摩擦系数:

c) 磨损率;

d) 摩擦表面状况;

e) 试件二原始状况;

f) 试验中的异常情况。
