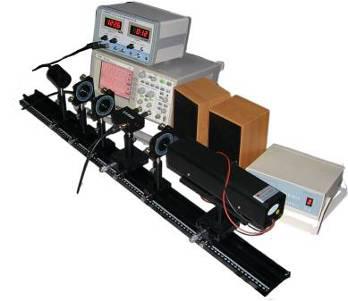

电光调制实验仪GCDGT-B

一、产品简介

GCDGT-B型电光调制实验仪使用氦氖激光器作为光源，可以稳定发射出功率为功率为1.5mW、波长为632.8nm的激光。电光调制器采用高性能的铌酸锂晶体作为电光调制晶体，并设计有专门的金属电光调制器封装对电光调制器进行保护，以免重击损坏。实验仪同时配备有大幅度的交流调制信号和直流偏置电压以及声音放大系统，且交流正弦信号和方波信号以及声音模拟信号可任意切换、连续可调。偏置电压与光强输出幅度用数字表显示，量程宽广，精确直观，且读数时可予保持。调制光接收灵敏度高，输出波形稳定；调制信号与解调输出可同时进行监视比较，具有外调输入和功率输出接口，可输入音频信号；经光电接收器调制解调后的音频信号可直接由扬声器播放发声。光具座导轨采用铝合金矩形型材，滑座可进行精细调节、锁紧。

相关课程与专业：综合物理实验、应用物理专业实验、光电子学、光通讯等。

二、教学目的

1、了解铌酸锂电光调制器的结构和工作原理

2、掌握调制器的使用方法及应用

3、掌握电光调制器在光通信中的应用

三、仪器功能

1、显示电光调制波形，观察电光调制现象，分析实验原理

2、测量电光晶体的特征参数

3、半波电压测量

4、进行电光调制的光通讯实验演示

四、实验配置

光学导轨、X轴一维调节滑座、基本滑座、起偏器及手动X 轴旋转架、检偏器及手动X 轴旋转架、λ/4 波片及手动X轴旋转架、激光器、电光调制器、硅光电探测器、实验仪信号源、BNC 屏蔽连接线、音频转接线、有源音箱、声音源、实验讲义等
