环境试验设备冷却负荷相关点
2014-1-16    来源:正航仪器    作者:正航网络  阅读:



1环境试验设备风机运行负荷

如风扇及电动机都安装在试验箱内,其发热量按电动机的输入功率计算。若电机安装在箱外,其发热量按风机的轴功率计算。

2.环境试验设备产品试验运行的负荷

被试产品工作时在箱内的动力设备或加热设备的功率等应计入其耗冷量。

3.环境试验设备试件冷却负荷

试件在试验过程中要通电工作,工作过程中会产生热量,而这部分热量需要吹风将热量带走,吹入箱内的新风的冷负荷亦应计入总的耗冷量。

4.环境试验设备降温负荷

对于环境试验箱工作时间长,连续使用的项目,在计算设备热容量的冷负荷时,可只考虑稳定传热时的冷负荷, 不计试验箱降温时箱内设备及壳体热容量所消耗的冷量.对有降温时间要求及不连续使用的项目,应考虑设备及壳体热容量所消耗的冷量,这部分冷量具体包括:箱内金属构架、壁板、试验台架、设备基础、箱内空气及蒸发器等热容量。

由于计算冷负荷时存在没有考虑到的因素,因此算出的总冷负荷应该乘以1.11.2的系数。

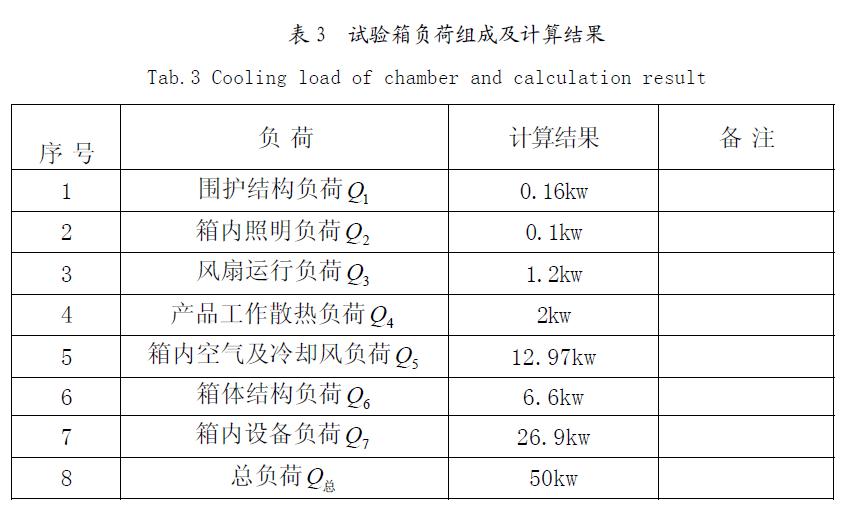

5. 环境试验设备冷负荷的计算结果

根据以上的计算原则和方法,对试验箱进行冷负荷计算,设备的已知条件有:

⑴ 标称内容积: 2.35m3

⑵ 内箱尺寸: 1400(D)×1400(W)×1200(H)

⑶ 负载/工况: 试件产品相当于150kg 铝锭负载,加电工作时产生2kw 热源,为给试验产品局部散热,应向产品提供风量为500kg/h 的冷却风。

环境试验设备冷却负荷

⑷ 温度范围: -70℃~+95

⑸ 温度波动度:±1.0

⑹ 温度均匀度:±1.0

⑺ 降温速率: 机械制冷:+70℃→-55℃,10/min(平均)

机械+液氮:+70℃→-55℃,15/min(速率可控)

⑻ 试验箱库板:厚度为0.15m,两侧表面为不锈钢板,厚度为1mm,中间填充保温材料为聚氨脂泡沫。

⑼ 风 机: 风机马达置于试验箱外,共两个风机,功率为0.75kwhttp://www.zhenghangsy.net
