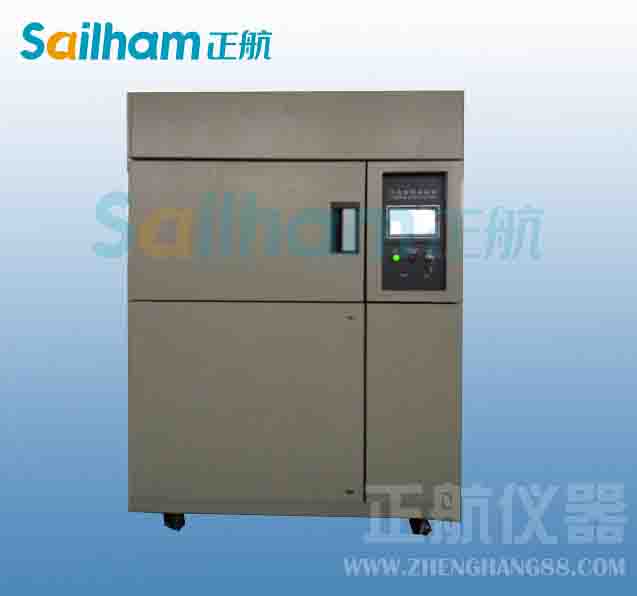

高低温冲击箱控制及益示电路

高低温冲击箱控制电路

▲、控制电路有两种：一种是面板上的功能操作键，通 过这些按键可实现温度调节、速冻等设置：另一种是来 自冷藏室、冷冻室的温度检测以及箱门的开关信号，通 过对这些信号的识别可对压缩机运转时间、停机时间进 行控制，以及控制照明灯是否点亮。

显示电路显示电路的作用是通过指示灯或显示屏（数码显示 屏或LCD显示屏）对工作状态或保护状态进行显示，不但方便用户的使用，还便于故障的 检修。

高低温冲击箱典型故障

▲、若微处理器的三个基本工作条件电路异常，微处理器不能工作，会产生整机不工作、电 源指示灯亮或不亮的故障。电源指示灯是否发光取决于其供电或控制方式。另外，时钟振荡 电路异常还会产生控制功能紊乱等故障。

▲、操作键开路会产生不能开机或某些功能失效的故障，而按键接触不良会产生有时正常有 时异常的故障。

高低温冲击箱故障检测

▲、怀疑供电异常时可采用电压法进行判断。怀疑复位电路异常时通常采用电阻、电容检测 法对元器件进行判断。怀疑时钟振荡电路异常时，最好通过代换晶体、移相电容进行判断。 怀疑按键接触不良时，用数字式万用表的“二极管”挡在路就可方便地测出。

▲、由于复位时间极短，所以通过测电压的方法很难判断CPU是否输入了复位倌号. 与 而一般维修人员又没有示波器，为此可通过简单易行的模拟法进行判断.对于采 技巧用低电平复位方式的复位电路，可通过100ft电阻将CPU的复位端子对地瞬间短 接，若CPU能够正常工作，说明复位电路异常；对于采用商电平复位方式的复位 电路可通过ioon电阻将CPU的复位端子对5V电源瞬间短接，若CPU能够正常 工作，说明复位电路异常.
