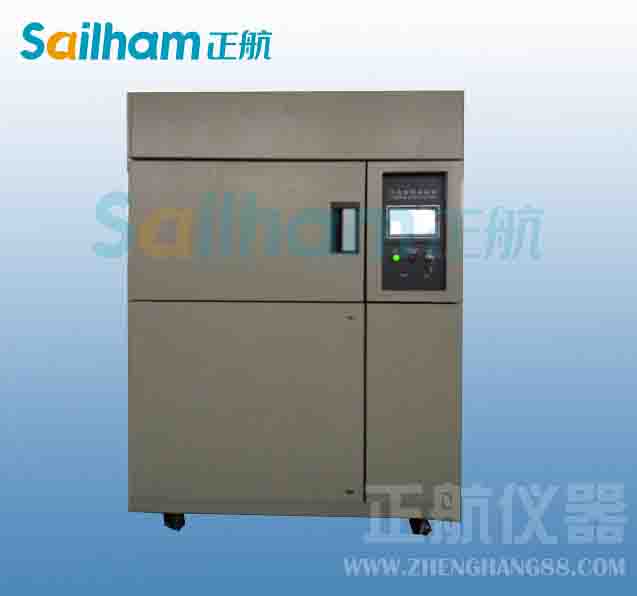

冷热冲击试验箱简单电路分析

☆、电脑板以电源电路和系统控制电路两部分构成.

冷热冲击试验箱电源电路

☆、该电源电路采用以电流控制型芯片NCP1200P100 (IC201)为核心构成的开关电源，NCP1200P100是NCP1200系列产品中的一种。NCP1200是美国安森美半导体公司生产 的新型脉宽调制控制器，它有SOIC-8和PDIP-8两种封装结构，如图9-74所示。它内部由 集成振荡器、脉冲宽度调制器、误差放大器、时钟发生器、延迟250ns的前沿消隐、欠压锁 定髙低稳压器等单元电路构成，

冷热冲击试验箱采用NCPI200构成的幵关电源主要特点

☆、采用NCP1200构成的开关电源主要特点：一是釆用了甚髙压直接供电启动方式：二是内 部集成了时钟电路，工作频率可在40/60/100kHz中选择，从而使外接元器件大大减少：三是 在大的峰值电流时并不跳周期，而是等到峰值电流降到用户可调的最大限制的1/3以下时才 发生跳周期，这使得变压器不发生振鸣，工作时不会产生噪声；四是开关电源在正常负载下 具有较高的工作效率，在输出功率较小时.其效率也将下降，并且采用跳过一些不需要周期 的方法减轻了电源轻负载时的功率消耗：五是能够持续监视反馈信号状态，发现有输出短路 时，能及时减少输出功率.对整个电路进行保护，并且在短路现象消失时，开关电源即可恢 复正常工作。
