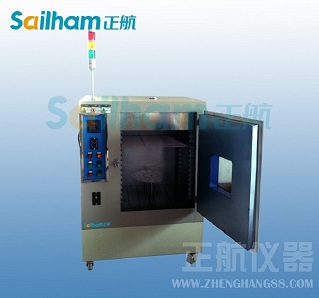

故障现象：紫外线老化试验箱上电有提示音，键控按钮不起作用故障

故障分析：紫外线老化试验箱上电时有提示音，说明单片机正常工作，键控不起作用的原因主要有：按键有问题；单片机对应的检测管脚有问题。

故障排除：通过测量以上分析点，我们可以确认键控信号没有送到单片机，我们只要按下对应的键控排除故障按钮即可排除键控故障。

故障现象：紫外线老化试验箱上电时无提示音，按键控按钮也无提示音，但功能正常。

故障分析：紫外线老化试验箱上电时无提示音，按键控按钮也无提示音，但其它正常，说明单片机已经工作另外供蜂鸣正电源的+12V电压也应正常，此时，我们只要检查控制蜂鸣器工作的单片机管脚是否有输出信号去控制即可。

故障排除：通过测量上以分析点，我们可以发现TP3的测试点一直为+14V左右的电压，与供给蜂鸣器的正电源的+12V形成一个负电压差，这样蜂鸣器两端的工作电源不正常，无法工作，我们再测量Q4三极管的各脚电压，发现三极管不工作，我们可以判断TP3线路上存在故障，在排除故障区里按上对应的故障排除按钮后电路正常。此时，“故障”指示灯来，“正常”指示灯亮。
