变频低温冲击试验机制冷系统的制冷系统

   变频低温冲击试验机制冷系统的制冷系统一般由变频式压缩机、冷凝器、蒸发器、电子膨胀阀、电子换向阀、除霜电磁阀等部件组成，变频低温冲击试验机制冷系统制冷系统如图所示。















变频低温冲击试验机制冷系统制冷系统

1-压缩机；2-热交换器（室外）；3-过滤器；4-电子膨阀；5-电磁阀；6-电子换向阀；

7-消音器；8-储液器；9-消音器；10-热交换器（室内）；11-二通截止阀；12-三通截止阀

一、低温冲击试验机制冷系统变频压缩机

   在低温冲击试验机制冷系统用的变频压缩机中，有装载AＣ电动机的交流变频压缩机，也有装载DC电动机的直流调速压缩机。交流变频压缩机以感应电动机作为驱动源，从变频器向电动机的定子侧线圈供应交流电流，产生回转磁场。受该回转磁场感应，在转子侧产生二次电流，由回转磁场和二次电流产生的电磁力驱动电动机回转，交流变频压缩机工作原理如图所示。直流调速压缩机用DＣ电动机作为驱动源，该电动机在定于侧与感应电动机的构造相同，而转子中使用永久磁铁，从变频器向电动机定子侧线圈供应直流电流，形成磁场，该磁场和转子之磁场相互作用，产生回转力矩。由于转子不需要二次电流，所以可以减少损耗，效率比AＣ电动机更高，但是，因采用永久磁铁，加大了成本。

二、低温冲击试验机制冷系统热交换器（蒸发器和冷凝器）

    低温冲击试验机制冷系统中使用的热交换器主要采用平面散热片型的热交换器。包括散热片，发卡型长腰管，u型弯管等，这样不但结构坚固，空气压力损失小，同时也构成了制冷剂流动的封闭系统。由于变频式低温冲击试验机制冷系统的制冷(热)量变化范围较大，因此，室内、外热交换器的发卡型长腰管、u型弯管等管路全部采用内螺纹铜管，不仅可以增大热交换面积，而且可以使流动的制冷剂产生紊流，从而提高了换热效率。散热片多采用翅片式覆膜铝片，不仅可以防止水滴的形成，而且可以提高热交换器的换热效率。

三、低温冲击试验机制冷系统电子膨胀阀

   由微电脑控制，采用步进式电动机驱动，在整个系统中可以非常精确并流畅地控制制冷剂的流动量，适用于制冷剂流量变化快且变化范围大的制冷系统中。它与原有的热力式膨胀阀不同，由于采用步进式电动机控制，可以非常精确地控制阀体的开度，并且开关调节快速、省电、体积较小。在系统中不但可以调节制冷剂的流量，而且可以实现多种保护，如防冻结保护、制冷防冷凝器温度过高保护、防过载保护、防压缩机排气温度过高保护等。

四、低温冲击试验机制冷系统除霜电磁阀

   低温冲击试验机制冷系统在制热运行时，室外机热交换器会因着霜而影响换热效果。普通定速低温冲击试验机制冷系统通过电子换向阀改变制冷剂流向以达到除霜的目的。而在系统中加入除霜电磁阀后，可以在不改变换向阀状态的情况下，达到除霜的目的。

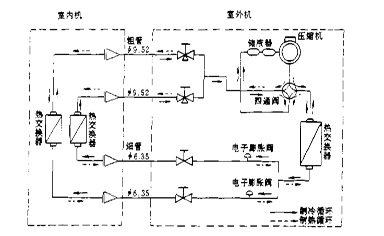

   原理是：当微电脑通过传感器检测判定室外热交换器结霜时，除霜电磁阀打开，从压缩机中出来的高温高压气态制冷剂一部分不经过室内热交换器直接回到室外热交换器，这些制冷剂带来的热量会除掉热交换器上的霜。由于低温冲击试验机制冷系统在化霜时四通阀不动作，所以不会像普通定速低温冲击试验机制冷系统那样，由于制冷剂的换向流动而造成室内温度的降低，始终使室内温度保持在一个舒适的水平。由于变频式压缩机可以通过改变压缩机转速，在较大范围内调节低温冲击试验机制冷系统的制冷(热)量，加之电子膨胀阀对流量的精确控制，目前在低温冲击试验机制冷系统的一拖多技术中广泛采用变频系统。图所示为变频一拖二低温冲击试验机制冷系统的制冷系统。
