介绍温度冲击试验箱冷系统维修项目（课题）

 介绍温度冲击试验箱冷系统抽真空和制冷剂充注的操作

介绍温度冲击试验箱冷系统维修项目组组长

项目组

成  员

介绍温度冲击试验箱冷系统维修工作任务

1

掌握低压单侧、高低压双侧、自身抽真空的正确、规范的操作方法并达到要求；

制冷剂正确规范的充注操作并达到要求。

2

介绍温度冲击试验箱冷系统维修工作要求

介绍温度冲击试验箱冷系统维修理论要求

小型制冷空调设备制冷系统抽真空、充注制冷剂、水分排除、放空的方法与注意事项

介绍温度冲击试验箱冷系统维修技能要求

（1）掌握各种抽真空的方法；

(2) 掌握制冷剂的充注方法。

介绍温度冲击试验箱冷系统维修工作重点

低压单侧抽真空、制冷剂的充注方法。

介绍温度冲击试验箱冷系统维修工作难点

低压单侧抽真空

新课培训条件

介绍温度冲击试验箱冷系统维修理论储备

真空泵的结构分析

介绍温度冲击试验箱冷系统维修技能准备

操作过程中的安全防范办法

新课内容

1介绍温度冲击试验箱冷系统维修新课导入

抽真空的目的

2介绍温度冲击试验箱冷系统维修工作任务

任务一：

  低压单侧抽真空的操作

任务二：

高、低压双侧抽真空的操作

任务三：

自身抽真空的操作

任务四：

制冷剂的充注

3介绍温度冲击试验箱冷系统维修工作素材

（资源）

蒸发器或干燥过滤器泄漏介绍温度冲击试验箱冷系统一台；高压氮气瓶一只；减压器高压软

管一根，R12制冷剂一瓶；焊接设备一套；修理阀一只；真空压力表一只；真空泵一台；检漏仪一台；洗涤灵一瓶；充注设备一套

4介绍温度冲击试验箱冷系统维修工作步骤

1. 低压单侧抽真空的操作

(1) 检査并确定制冷系统内的制冷剂基本排空。

(2) 在压缩机的维修工艺管上焊接带有真空表的修理阀。

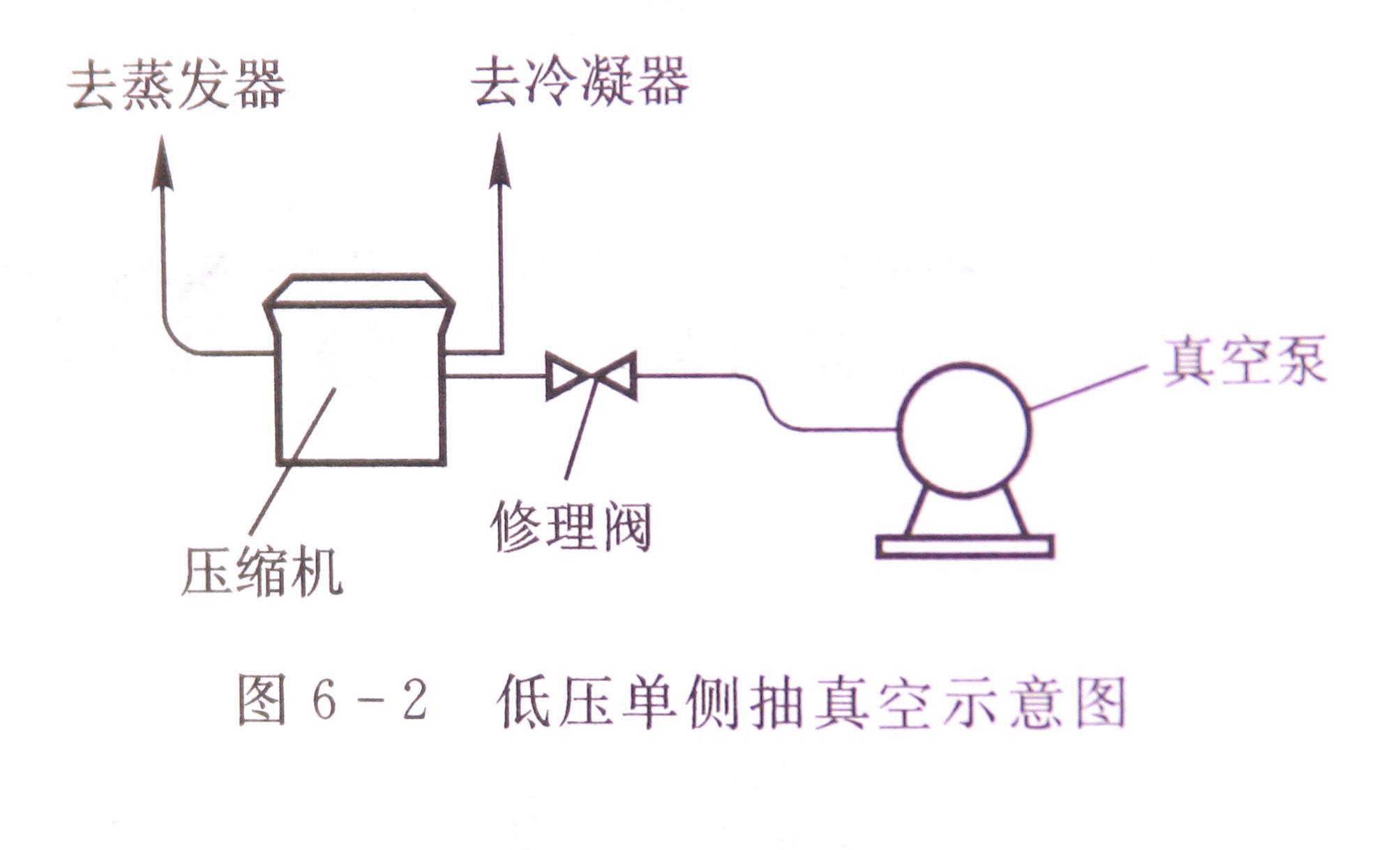

(3) 用一根胶管将真空泵的抽气口与带有真空压力表的修理阀连接起来，如图6 -2所示。

(4) 关闭修理阀开关，然后起动真空泵，同时再缓慢打开修理阀的开关进行抽真空。

(5〉30 min后，关闭修理阀，并观察真空压力表指针变化，若压力无回升，说明系统有渗漏。此时可继续抽真空使系k内压力为-0.1 MPa，并保持该压1~2h 不变。

(6) 关闭修理阀开关，然后再切断真空泵电源。

2. 高、低压双侧抽真空的操作

(1) 检査并确定制冷系统内的制冷剂基本排空。

(2) 在压缩机的维修工艺管上焊接带有真空表的修理阀。

(3) 在双尾干燥过滤器的工艺管上焊接带有真空压力表的修理阀。

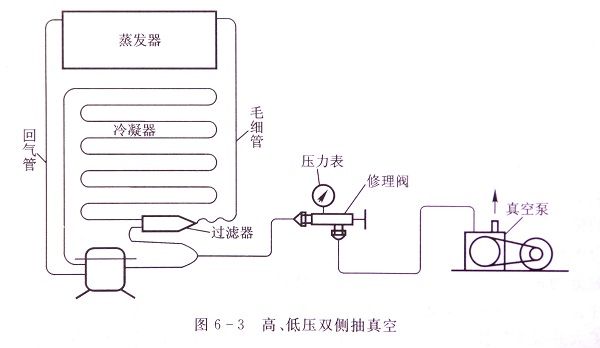

(4) 用软管将压缩机、干燥过滤器修理阀与真空泵并联在一起，其连接方法如图6-3所示。

(5) 起动真空泵，同时进行抽真空操作，使表压降至-0.1 MPa。

(6) 用封口钳将干燥过滤器上的工艺管封死后，关闭修理阀。继续抽真空30~60min左右。

(7) 关闭修理阀开关，然后再切断真空泵电源。

3. 自身抽真空的操作

(1) 检査并确定制冷系统内的制冷剂基本排空。

(2) 在压缩机的维修工艺管上焊接修理阀。

(3) 用钢锯将压缩机高压排气管与冷凝器割开分离。

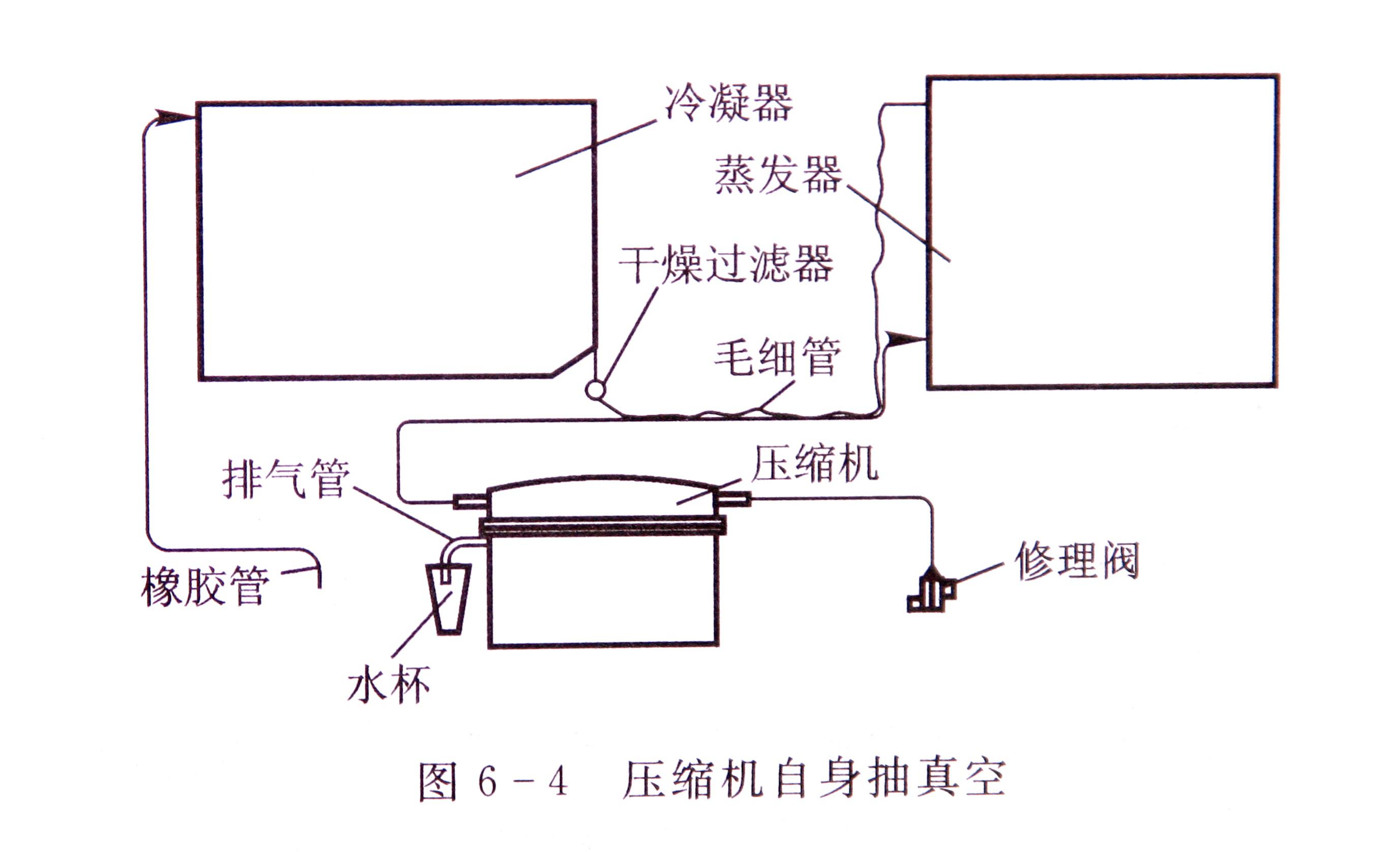

(4) 在高压管上套一段软橡胶管并将其伸进装有水的杯子中，把冷凝器人口端套一封口的 软橡胶管，关闭修理阀，其连接如图6-4所示•

(5) 起动压缩机，水杯中开始出现气泡，压缩机继续工作直至水杯中无气泡为止。

(6) 将制冷剂钢瓶与修理阀连接起来，微开修理阀，向制冷系统内充注少量制冷剂。当水杯中再次出现气泡时马上封闭排气口软管，同时使压缩机停止运行。

(7) 打开制冷剂钢瓶和修理阀门，继续充注制冷剂，直到冷凝器管口橡胶管开始膨胀，此时立即停止充气。

(8) 迅速拆下橡胶软管，并马上将冷凝器与压缩机焊接成一体。

4. 制冷剂的充注

(1) 对制冷系统进行抽真空操作(操作方法前面已叙述）。

(2) 根据介绍温度冲击试验箱冷系统制冷剂的需求量，用计量加液器从制冷剂钢瓶取出所需的制冷剂量（取出方 法前已叙述）。

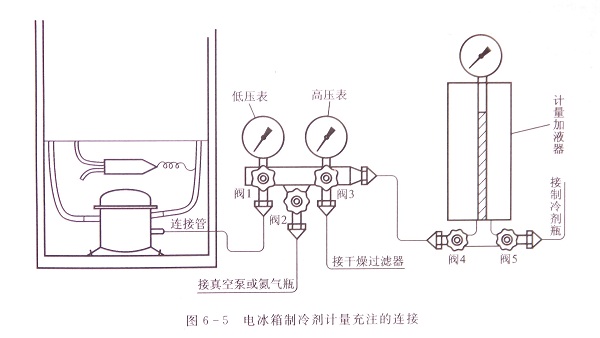

(3) 将加液阀接头上的输液胶管接到制冷系统的工艺管上，其连接方法如图6-5所示。

(4) 如图6-5所示，根据当时的环境温度、制冷剂的种类，转动标尺上对应的刻线旋转到与液面计相应的位置，这时液面所对应的刻度即为该制冷剂在此温度下的容重。

(5) 打开阀4(图6-5)进行制冷剂的充注，同时观察加液器液面下降的刻度（注入量），达到规定量以后，立即关闭阀4。

(6) 起动压缩机并观察制冷系统的压力是否正常，如正常则充注完毕，否则还应调整充注量。

(7) 在压缩机工作状态下，对工艺管进行封离操作。首先在工艺管尾端用封口钳将其夹扁剪断向下弯曲，然后将断口焊接封死。

4上交的资料及成果

实训报告

任务拓展

1、 抽真空有几种方法?各自的应用场合是什么？

2、 低压侧抽真空的特点是什么？如何弥补低压侧抽真空的不足？

3、 叙述计量充注制冷剂的全过程。
